RL821GWV-DGB

主要优点和特点

  • 支持SIP语音协议
  • 支持H.248语音协议
  • SIP协议:ISP提供主SIP代理服务器和终端VOIP的端口号 取值范围为1-65535,系统默认值为5060
  • H.248协议:ISP提供备用MGC服务器和VOIP终端的端口号 取值范围为1〜65535,系统默认值为2944
  • 端口振铃电流电压:50±10VAC,30±10H
  • 端口类型POTS(VOIP)
  • 支持G.711 A-Law / u-Law,G729A / B,G.723.1-5.3 / 6.3,G.726等 语音编码/压缩技术



瑞吉联 RL821GWV-DGB  GPON ONU 概述

RL821GWV-DGB是我司针对光纤到户(FTTH)网络建设的需求推出的一款光网络终端产品。ONT的各项功能和性能均满足IEEE802.3ah、CTC2.1和ITU G.984系列标准、满足国际标准和行业标准的技术规范,支持局端自适应。它具有高可靠性、良好的QoS保证、可管理、可扩容、组网灵活等特点,可以很好的满足用户高速宽带的接入需求。

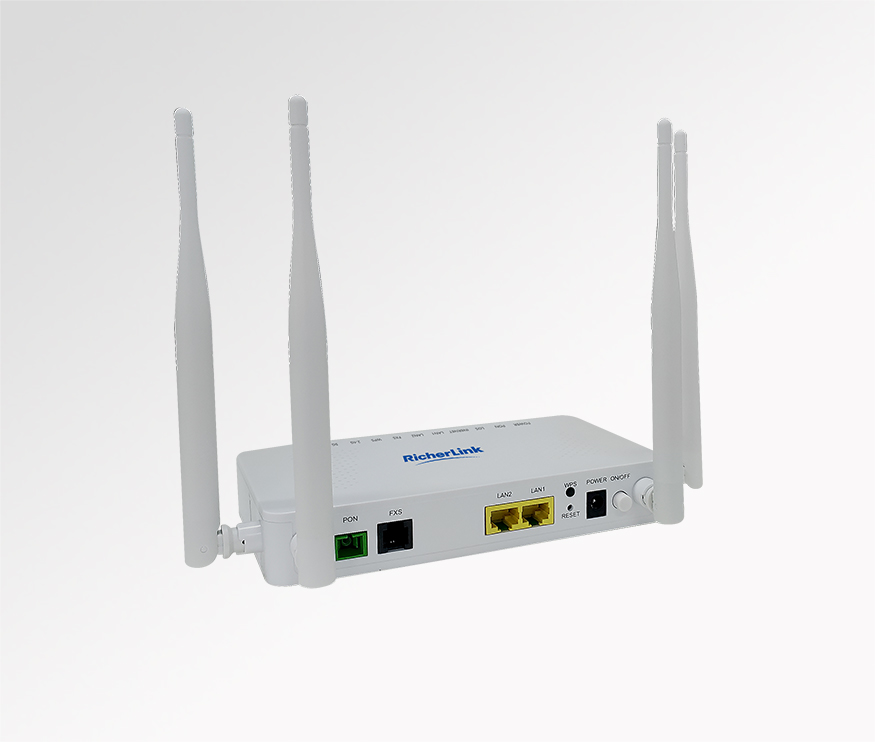

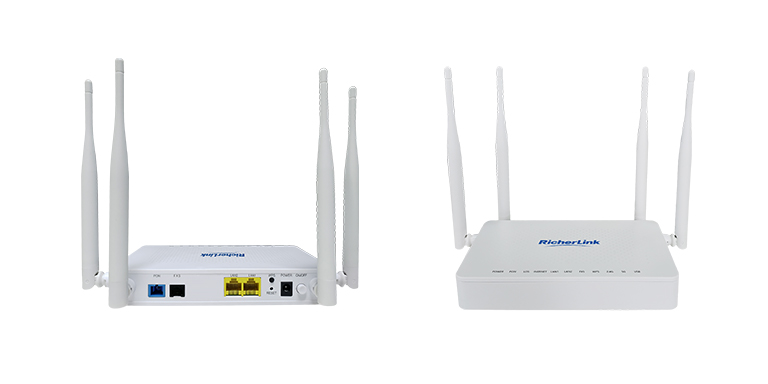

图 1: RicherLink RL821GWV-DGB GPON ONU

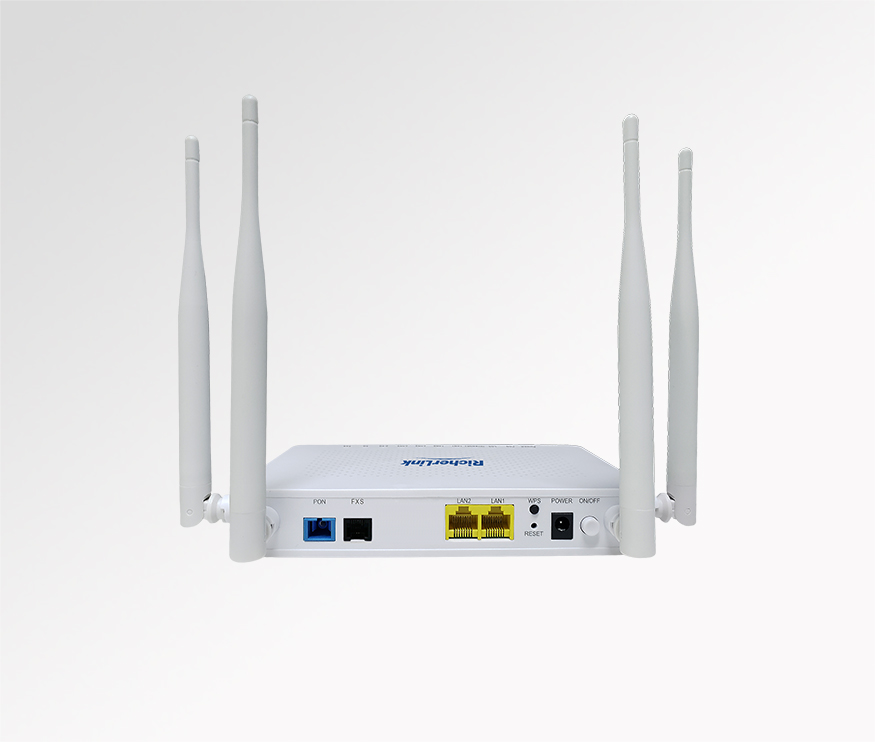

产品接口说明

接口 描述
ON/OFF 电源开关按钮
POWER 直流电源适配器接口, DC12V。
RST按钮 恢复出厂设置按钮,长按5s以上,设备自动恢复出厂默认配置。
WPS 连接wifi时可通过按钮来免输入密码连接
ETH1~ETH2 RJ-45以太网接口,通过该接口连接至本地网络, LAN1-2速率为10/100/1000Mbps自适应。
FXS 1个RJ11电话接口,承载语音业务
PON PON光纤接口,支持SC/PC型光尾纤接头,用于连接PON接入网光信号;
USB 支持USB 2.0

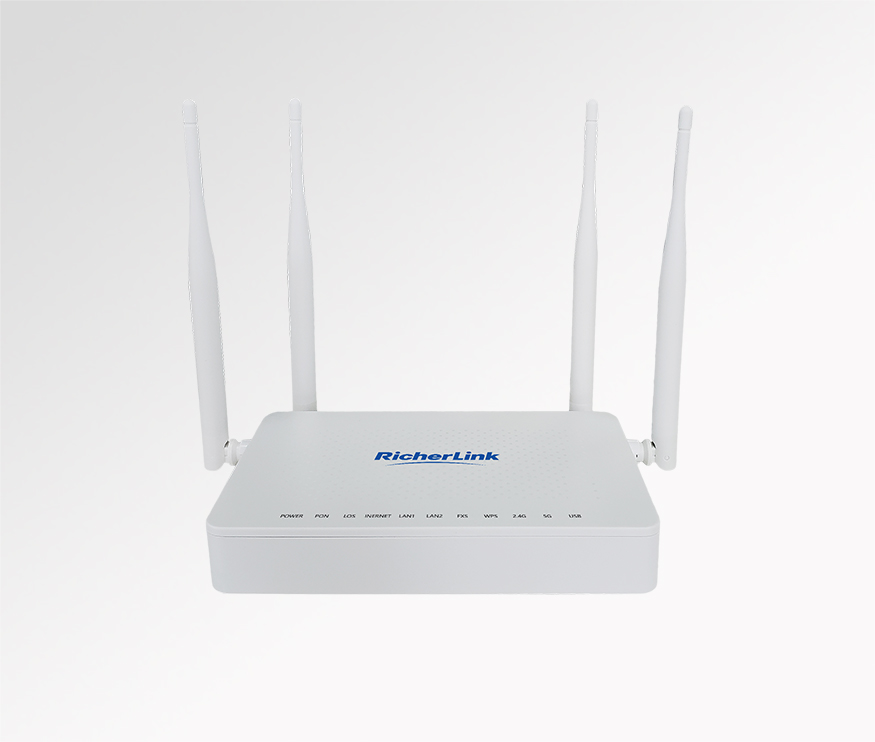

产品指示灯说明

指示灯 状态 说明
POWER 常亮 光机正常上电
熄灭 光机未上电
PON 常亮 ONU的链路已经激活
闪烁 ONU正在试图建立链接
熄灭 ONU接收光功率低于光接收灵敏度
LOS 常亮 ONU未接入光信号
闪烁 ONU接收光功率低于光接收灵敏度
熄灭 ONU接收光功率正常
Internet 熄灭 上行无数据通过
常亮 上行有数据通过
ETH1~ETH2 常亮 网口已连接,但无数据传输
闪烁 网口有数据传输
熄灭 ONU未上电或网线未连接
FXS 常亮 语音已注册成功
熄灭 语音未注册成功
闪烁 用户处于摘机、振铃或正在通话状态
WIFI(2.4G/5G) 熄灭 关闭WIFI功能
常亮 启动WIFI功能
闪烁 有数据传输
USB 熄灭 USB未连接
常亮 USB已连接
闪烁 有数据传输

产品的设备规格与环境指标

参数 标称值
净尺寸 235mm*140mm*30mm(宽*深*高)
净重 0.4kg
典型功耗 <8W
噪音
散热方式 自然散热
电源 直流额定电压12V DC(通过外接AC/DC适配器)
安装方式 支持桌面,壁挂以及安装在信息箱内
工作环境 0~45℃
大气压力 70~106Kpa
MTBF 50,000小时
MTTR 30分钟

PON接口及光模块参数

参数 标称值
连接头形式 SC/PC
PON数量 1
光纤类型 单模光纤
波长 发端:1310 +/-20nm收端:1490 +/-10nm
PON接口标准 ITU-TG.984.x ;IEEE802.3ah1000BASE-PX20+;Class B+(XPON)
光接口发送速率 GPON 1.244Gpbs EPON 1.244Gpbs
光接口接收速率 GPON 2.488Gbps EPON 1.244Gpbs
输出光功率 +0.5dBm~+5dBm
接收机灵敏度 -8dBm~-27dBm
光链路长度 最大20km

 用户侧接口

数量 接口类型 备注
2 RJ45Lan1-2:100/1000 Base-T Ethernet自适应 符合 IEEE802.3 标准,应支持采用直连网线进行连接,支持自动校验连接网线的功能
1 RJ11 语音业务

WIFI关键技术指标

无线协议标准 802.11 ac/a/n 2*2 和 802.11 b/g/n 2*2
无线参数 频率范围 2.4G:2.4~2.4835GHz5G:5.15~5.825GHz
传输速率 IEEE 802.11n:2×2,最高速率可达300Mbps
IEEE 802.11ac:2×2,最高速率可达867Mbps
无线信道 2.4GHz Channel: 1,2,3,4,5,6,7,8,9,10,11,12,13
5GHz Channel: 36,40,44,48,149,153,157,161,165
调制方式 11b:DSSS:
DBPSK(1Mbps),DQPSK(2Mbps),CCK(5.5/11Mbps)
11a/g:FDM:BPSK(6/9Mbps),QPSK(12/18Mbps),16QAM(24/36Mbps),64QAM(48/54Mbps
11n:MIMO-OFDM:BPSK,QPSK,16QAM,64QAM. 速率集:MCS0~MCS15
11ac:MIMO-OFDM:
BPSK,QPSK,16QAM,64QAM,256QAM. 速率集:MCS0~MCS9(支持2条流)
接收灵敏度@PER(Package error rate) 11Mbps:≤-84dBm@8% PER,
54 Mbps:≤-65dBm@10% PER,
HT20 MCS7:≤-62dBm@10% PER,
HT40 MCS7:≤-59dBm@10% PER,
VHT20 MCS8:≤-59dBm@10% PER,
VHT40 MCS9:≤-54dBm@10% PER,VHT80 MCS9:≤-51dBm@10% PER
传输距离 开阔场地覆盖范围>100米
有效全向辐射功率EIRP 20dBm
天线 外置全向5dBi天线4根(2.4G 2根,5G 2根)

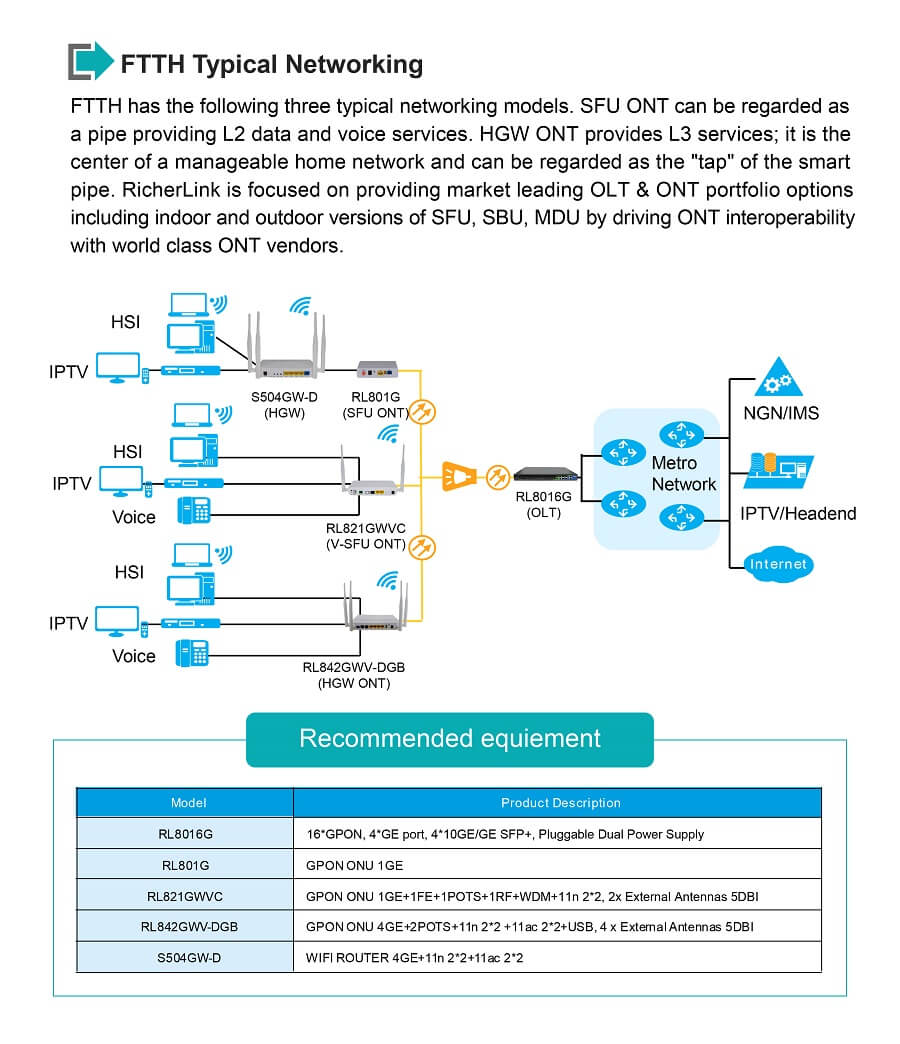

GPON ONU FTTH

订购信息

 型号 产品描述
RL821GWV-DGB  GPON光网络终端, 4GE+2POTS+11n 2*2 +11ac 2*2+USB, 4 x 外置5DBI天线
