瑞吉联 RL841XGWV-AX3BF 概述
RL841GWV – AX3BF 是我司专为 FTTR（光纤到房间）和 POL（无源光局域网）场景打造的光学网关。该产品在功能与性能方面，兼容 IEEE802.3ah、CTC2.1 和 ITU – TG.984.x 等国际标准，可适配华为、中兴、诺基亚等厂商的 OLT 设备。它具备高可靠性、卓越的 QoS 保障、便捷的管理能力、灵活的网络架构及轻松的容量扩展特性，能够充分满足用户对高速宽带的需求。在接口配置上，上行链路配备 2.5G/1.25G 非对称 GPON 光端口，且 LAN4 端口可灵活切换为 WAN 口；下行链路同样采用 2.5G/1.25G 非对称 GPON 光端口。此外，产品集成先进的 Wi – Fi6 功能，全面支持 IEEE802.11a/b/g/n/ac/ax 标准。
| CPU |
Airoha AN7581CT，内置 4 核 Arm A53 处理器并集成 4 个 NP 处理器 |
| Wi – Fi 基带 |
MT7916AN |
| Wi – Fi 射频 |
MT7976DN |
| 语音芯片 |
PEF32001 |
| RAM |
512MB 内存（默认） |
| ROM |
256MB Flash（默认） |

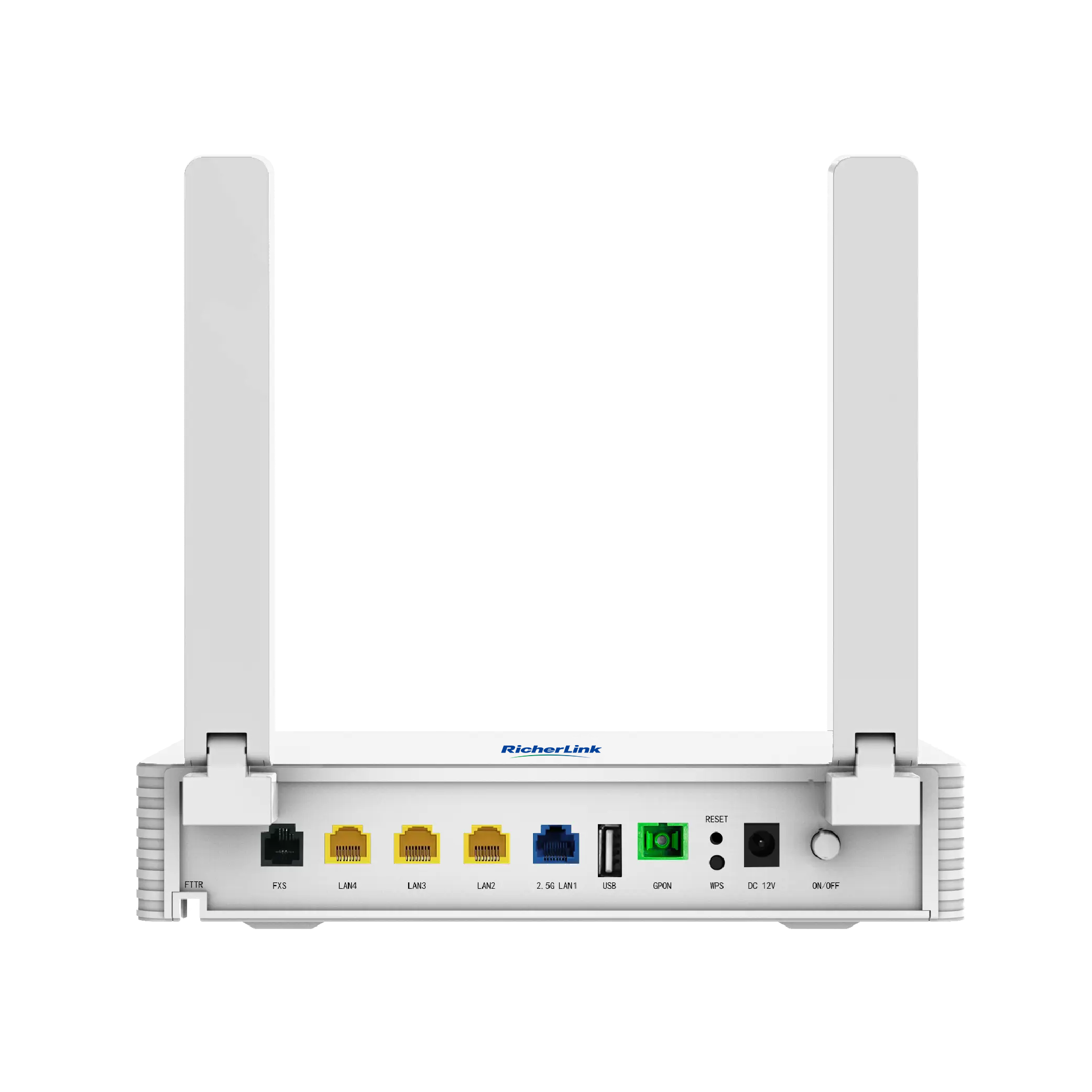

| 接口 |
描述 |
| ON/OFF |
电源开关 |
| DC 12V |
电源接口，直流适配器接口 / DC12V |
| RST |
复位键，长按 5 秒可使设备重启并恢复出厂默认设置 |
| MESH |
简易 Mesh 按键，长按≥3 秒启用 Mesh 功能 |
| Eth 端口 |
4 个 RJ – 45 网口，1 个 2.5Gbps 端口和 3 个 10/100/1000Mbps 端口 |
| UL – PON |
SC/UPC 或 SC/APC 型光接口，GPON 光接口，上行至 OLT |
| DL – PON |
SC/UPC 或 SC/APC 型光接口，GPON 光接口，下行至 ONU，即插即用 |
| FXS |
1 个 RJ11 接口，用于语音业务 |
| USB |
1 个 USB 2.0 接口 |
| 指示灯 |
状态 |
描述 |
| POWER |
亮 |
电源正常供电 |
| 灭 |
设备无电源 |
| UL – PON |
亮 |
ONU 链路激活 |
| 闪烁 |
ONU 正在链接 |
| 灭 |
ONU 接收功率低于光接收灵敏度 |
| DL – PON |
亮 |
下行 ONU 激活 |
| 闪烁 |
下行 ONU 正在链接 |
| 灭 |
无下行 ONU 连接 |
| LOS |
亮 |
无光信号 |
| 闪烁 |
接收功率低于光接收灵敏度 |
| 灭 |
接收光信号正常 |
| Internet |
灭 |
上行已联网但无数据传输 |
| 亮 |
上行网络正常 |
| LAN1 ~ LAN4 |
亮 |
已连接但无数据传输 |
| 闪烁 |
已连接且有数据传输 |
| WLAN (2.4G 和 5G)&MESH |
灭 |
无供电或未连接 |
| 绿灯灭 |
Wi – Fi 关闭 |
| 绿灯亮 |
Wi – Fi 开启但无数据传输 |
| 绿灯闪烁 |
Wi – Fi 开启且有数据传输 |
| 蓝灯灭 |
Mesh 功能禁用或 Mesh 组网成功超过 10 秒 |
| 蓝灯闪烁 |
Mesh 组网中 |
| 蓝灯亮 |
Mesh 组网成功（10 秒后蓝灯熄灭） |
| USB |
亮 |
USB 存储设备已连接 |
| 灭 |
USB 存储设备未连接 |
| FXS |
亮 |
已注册到 SIP 服务器，可使用 |
| 灭 |
未注册 |
| 闪烁 |
摘机、振铃或通话状态 |
| 网络服务 |
以太网上行、简易 Mesh 组网、家长控制、SIP/H.248 协议 |
| 三层功能 |
IPv4、IPv6、IPv4/IPv6 双栈、端口映射、ALG、UPnP、DDNS、DMZ、NAT/NAPT、静态路由 / 默认路由、多业务集成 |
| 组播 |
IPv4/IPv6 组播 |
| QOS |
以太网端口限速 |
| 安全 |
防火墙、防 DoS 攻击、MAC/IP/URL 地址过滤 |
| OAM |
OAM/OMCI/Web UI/TR069/AVASA（可选） |
| 家庭网络 |
作为主 FTTR 网关，实现家庭全光组网，无电磁干扰、低延迟；家庭网络可视化管理；家庭网络 Wi – Fi 信道优化；Wi – Fi 无缝漫游（802.11k/802.11v）
注 *：用户终端设备需支持 802.11k/802.11v 协议。 |
| 参数 |
标称值 |
| 尺寸 |
217mm×141mm×44mm（宽 × 深 × 高） |
| 净重 |
<0.78kg |
| 典型功耗 |
<24W |
| 电源 |
12V DC（外接 AC/DC 适配器） |
| 安装方式 |
支持桌面放置、壁挂或装入信息箱 |
| 工作温度 |
0℃~45℃ |
| 工作湿度 |
10% RH~95% RH（无冷凝） |
| 参数 |
标称值 |
| 光纤连接器 |
SC/UPC 或 SC/APC |
| PON 数量 |
1 个 GPON |
| 光纤类型 |
单模光纤 |
| 波长 |
发送（TX）：1310±20nm；接收（RX）：1490±10nm |
| PON 接口标准 |
ITU – T G.984.x |
| PON 接口接收速率 |
2.488Gbps |
| PON 接口发送速率 |
1.244Gbps |
| 发送光功率 |
+0.5dBm~+5dBm |
| 接收灵敏度 |
-8dBm~-28dBm |
| 光链路长度 |
最大 20km |
| 参数 |
标称值 |
| 连接器类型 |
SC/UPC 或 SC/APC |
| 分光比 |
1:16 |
| PON 数量 |
1 个（GPON） |
| 光纤类型 |
单模光纤 |
| 波长 |
发送（TX）：1490±10nm；接收（RX）：1310±20nm |
| PON 接口标准 |
ITU – T G.984.x |
| PON 接口接收速率 |
1.244Gbps |
| PON 接口发送速率 |
2.488Gbps |
| 发送光功率 |
-4dBm~0dBm（仅支持 1:16 分光比） |
| 接收灵敏度 |
<-27dBm（仅支持 1:16 分光比） |
| 数量 |
类型 |
备注 |
| 1 |
RJ45 10/100/1000/2.5G BASE – T 以太网口（自协商） |
符合 IEEE802.3bz 标准，支持直连网线并自动验证连接网线 |
| 3 |
RJ45 100/1000 Base – T 以太网口（自协商） |
符合 IEEE802.3ab 标准，支持直连网线并自动验证连接网线 |
| 1 |
RJ11 |
电话接口 |
| 1 |
USB2.0 |
存储 / USB 供电 |
| 无线标准 |
5G：802.11ax/a/n；2.4G：802.11b/g/n/ax |
| 频率 |
2.4G：2.4~2.4835GHz；5G：5.15~5.825GHz |
| 传输速率 |
2.4G：IEEE 802.11ax，2×2 MIMO，最大 574Mbps
5G：IEEE 802.11ax，3×3 MIMO，最大 2402Mbps（支持 160MHz 带宽） |
| 信道 |
2.4GHz：1~13
5GHz：36、40、44、48、52、56、60、64、149、153、157、161、165 |
| 调制方式 |
MIMO – OFDM：BPSK、QPSK、16QAM、64QAM、256QAM，速率集：MCS0 – MCS9
11ax：MIMO – OFDMA：BPSK、QPSK、16QAM、64QAM、256QAM、1024QAM，速率集：MCS0 – MCS11 |
| EIRP |
2.4GHz：20dBm；5GHz：23dBm |
| 天线 |
2 根外置全向双频天线（2.4G 和 5G，5dBi），1 根内置全向 5G 天线 |
订购信息
| RL841XGWV-AX3BF |
FTTR 主网关，10G PON;1*GPON OLT+1*2.5GE+3*GE+FXS+USB,WIFI6,AX3000 |
