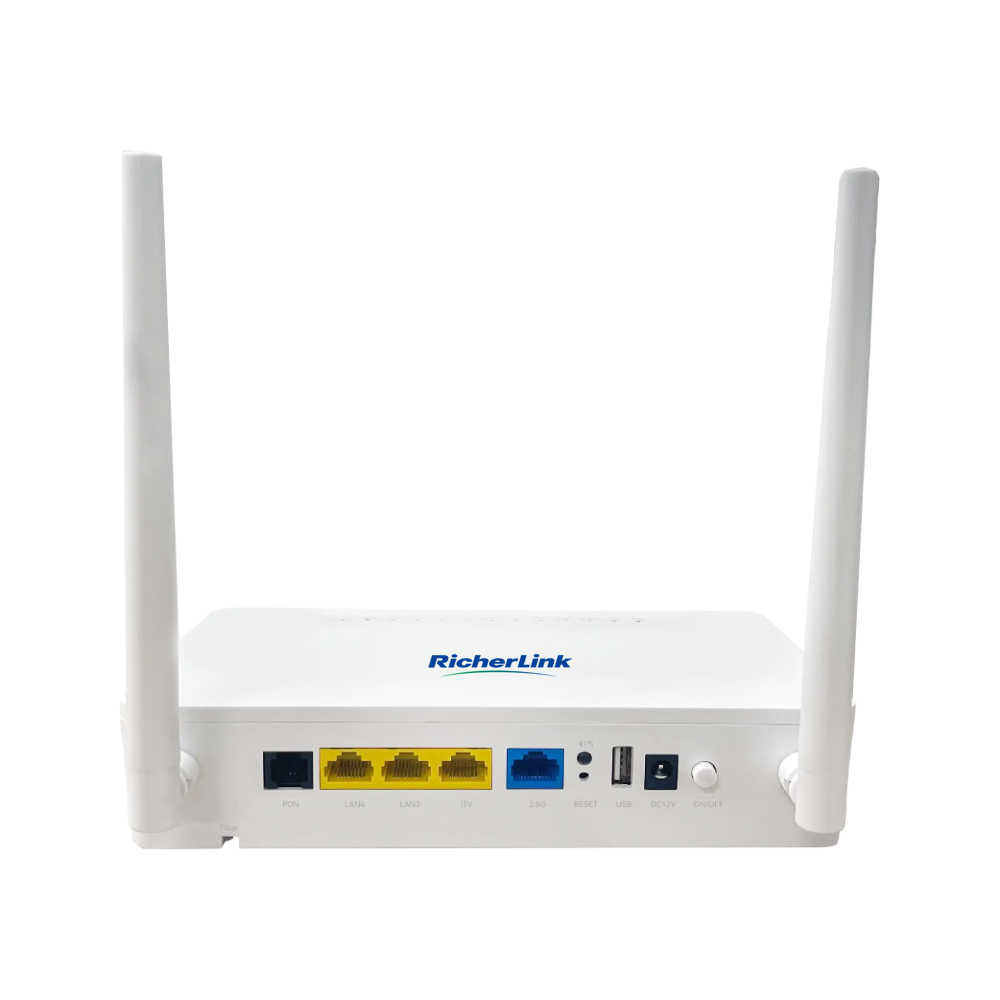

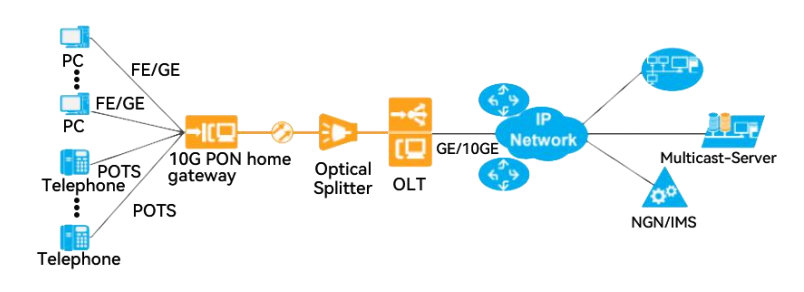

RL841XGSWV – AX3B 是一款面向 FTTH 网络需求的 10G PON 光终端设备，其功能和性能符合 ITU G.987 国际标准，支持华为 / 中兴 / 诺基亚等不同品牌的 OLT（光线路终端）。设备具备高可靠性、良好的 QoS 保障、可管理性、灵活组网和易扩容等特点，能充分满足用户对高速宽带的需求。
| Wi-Fi 基带 |
MT7916AN |
| SLIC 芯片 |
PEF32001 |
| RAM |
512MB DDR3 |
| ROM |
256MB Flash |
| 接口 |
描述 |
| ON/OFF |
电源开关 |
| POWER |
直流电源接口 / DC12V |
| RST |
复位键，长按 5 秒重启设备并恢复出厂设置 |
| WPS |
Wi-Fi 连接按钮 |
| ETH 端口 |
RJ-45 网口，LAN1（2.5Gbps），LAN2~4（10/100/1000Mbps），LAN1 可配置为 WAN 口 |
| 上行 GPON |
SC/UPC 或 SC/APC 型光接口，9.953G/9.953G 上行至 OLT |
| FXS |
1 个 RJ11 语音接口 |
| USB |
1 个 USB 2.0 接口 |
| 指示灯 |
状态 |
描述 |
| POWER |
亮 |
正常供电 |
| 灭 |
无电源 |
| PON |
亮 |
ONU 链路激活 |
| 闪烁 |
ONU 正在链接 |
| 灭 |
接收光功率低于灵敏度 |
| LOS |
亮 |
无光信号 |
| 闪烁 |
接收光功率低于灵敏度 |
| 灭 |
光信号正常 |
| Internet |
灭 |
上行无数据传输 |
| 亮 |
上行网络正常 |
| LAN1~LAN4 |
亮 |
已连接但无数据传输 |
| 闪烁 |
已连接且有数据传输 |
| 灭 |
无电源或未连接 |
| WIFI (2.4G 和 5G) |
灭 |
Wi-Fi 关闭 |
| 亮 |
Wi-Fi 开启但无数据传输 |
| 闪烁 |
Wi-Fi 开启且有数据传输 |
| USB |
亮 |
USB 设备已连接 |
| 灭 |
USB 设备未连接 |
| FXS |
亮 |
已注册到 SIP 服务器，可使用 |
| 灭 |
未注册 |
| 闪烁 |
摘机、振铃或通话状态 |
- PPPoE / 静态 IP/DHCP
- NAT/NAPT（网络地址转换 / 网络地址端口转换）
- 端口转发
- ALG（应用层网关）、UPnP（通用即插即用）
- DDNS/DNS 服务器 / DNS 客户端
- IPv6/IPv4 双栈、DS-Lite
- 静态路由 / 默认路由
- 单 WAN 承载多业务
- VLAN 配置
- STP（生成树协议）
- MAC 地址管理
- 端口管理
- IGMP v1/v2/v3 窥探
- IGMP v2/v3 代理
- MLD v1/v2 窥探
- Wi-Fi 承载组播业务
- 以太网端口限速
- 支持端口或自定义流优先级标记（802.1p、DSCP 优先级）
- SP/WRR/SP+WRR 调度算法
- 广播包速率限制
- 支持基于端口或自定义流的高级队列调度
- 端口 / 流支持 4 个优先级队列（WRR、SP、FIFO 算法）
- 拥塞避免机制
- OAM/OMCI/Web UI/TR069 管理协议
- 支持 SIP 语音协议
- 支持 H.248 语音协议
- SIP 协议：ISP 提供主 SIP 代理服务器端口号（范围 1-65535，默认 5060）
- H.248 协议：ISP 提供备用 MGC 服务器端口号（范围 1-65535，默认 2944）
- 端口振铃电压：50±10VAC，30±10Hz
- 支持语音编码：G.711 A-Law/u-Law、G729A/B、G.723.1-5.3/6.3、G.726 等
| 参数 |
标称值 |
| 尺寸 |
207mm×130mm×48mm（长 × 宽 × 高） |
| 净重 |
≈0.6kg |
| 典型功耗 |
<24W |
| 噪音 |
无 |
| 散热方式 |
自然散热 |
| 电源 |
12V DC（外置 AC/DC 适配器） |
| 安装方式 |
支持桌面、壁挂或信息箱内安装 |
| 工作温度 |
0℃~45℃ |
| 工作湿度 |
10% RH~95% RH（无冷凝） |
| 大气压力 |
70~106Kpa |
| 平均无故障时间（MTBF） |
30,000 小时（25℃时） |
| 平均修复时间（MTTR） |
30 分钟 |
| 参数 |
标称值 |
| 光纤连接器 |
SC/UPC 或 SC/APC |
| GPON 数量 |
1 个 |
| 光纤类型 |
单模光纤 |
| 波长 |
发送（Tx）：1270±20nm
接收（Rx）：1577±10nm |
| PON 接口标准 |
ITU-T G.9807.x |
| 接收速率 |
9.953Gbps |
| 发送速率 |
9.953Gbps |
| 发送光功率 |
+2dBm~+6dBm |
| 接收灵敏度 |
-8dBm~-28dBm |
| 光链路长度 |
最大 20km |
| 数量 |
类型 |
备注 |
| 1 |
RJ45 10/100/1000/2.5G BASE-T 自适应以太网口 |
符合 IEEE802.3bz 标准，支持直连网线自动校验 |
| 3 |
RJ45 100/1000 Base-T 自适应以太网口 |
符合 IEEE802.3ab 标准，支持直连网线自动校验 |
| 1 |
RJ11 |
语音接口 |
| 1 |
USB2.0 |
存储 / USB 供电 |
| 无线标准 |
IEEE 802.11 ax/ac/b/g/n |
| 频率 |
2.4G：2.4~2.4835GHz
5G：5.15~5.825GHz |
| 传输速率 |
2.4G：IEEE 802.11ax 2×2，最大 574Mbps
5G：IEEE 802.11ax 2×2，最大 2402Mbps |
| 信道数 |
2.4GHz：1~11
5GHz：36、40、44、48、52、56、60、64、149、153、157、161 |
| 数据调制 |
– 11b：DSSS（DBPSK 1Mbps，DQPSK 2Mbps，CCK 5.5/11Mbps）
– 11a/g：OFDM（BPSK 6/9Mbps，QPSK 12/18Mbps，16QAM 24/36Mbps，64QAM 48/54Mbps）
– 11n：MIMO-OFDM（BPSK，QPSK，16QAM，64QAM，速率集：MCS0~MCS15）
– 11ac：MIMO-OFDM（BPSK，QPSK，16QAM，64QAM，256QAM，速率集：MCS0~MCS9，支持 2 流）
– 11ax：MIMO-OFDMA（BPSK，QPSK，16QAM，64QAM，256QAM，1024QAM，速率集：MCS0~MCS11，5GHz 2T2R 最大 2402Mbps） |
| 灵敏度（@误包率 10%） |
– 2.4G：CCK@1M -100dBm；MCS0@20MHz -95dBm，@40MHz -92dBm；MCS8@20MHz -71dBm，@40MHz -70dBm；MCS11@20MHz -65dBm，@40MHz -63dBm
– 5G：OFDM@6M -95dBm；MCS0@20MHz -94dBm，@40MHz -91dBm，@80MHz -87dBm；MCS8@20MHz -70dBm，@40MHz -67dBm，@80MHz -64dBm；MCS11@20MHz -64dBm，@40MHz -61dBm，@80MHz -59dBm，@160MHz -54dBm |
| 传输距离 |
室外最大 > 100 米（取决于环境） |
| EIRP |
2.4GHz：20dBm，5GHz：23dBm |
| 天线 |
2 根外置 5dBi 全向天线，1 根内置 3dBi 全向天线 |
订购信息
| RL802XGS |
10GPON ONU，1*10GE+1*GE |
