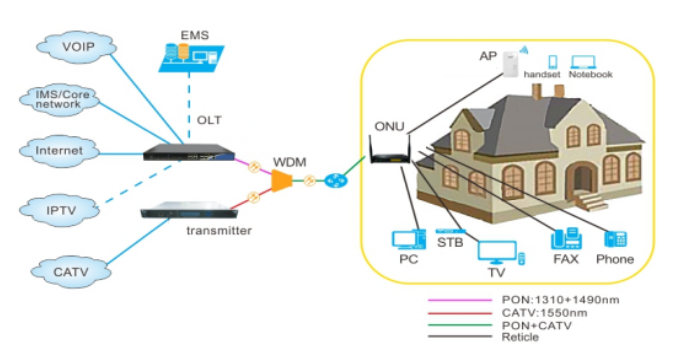

RL841GWVC – AX3B 终端设备专为满足固定网络运营商或有线运营商的 FTTH（光纤到户）和三网融合业务需求而设计。设备基于成熟的千兆 GPON 技术，具有高性价比，支持桥接或路由模式的多 WAN 连接、IPv4 和 IPv6 协议栈、组播协议、QoS（服务质量）和防火墙功能、简易 Mesh 功能及 TR069 管理协议。
设备采用最新的 802.11ax Wi-Fi 6 技术标准，兼容 802.11ac/b/g/n，支持 3000Mbps 连接速率，同时支持高质量 VoIP 语音业务。产品具备大传输容量、高速率、高可靠性和易维护性，为不同业务提供可靠的 QoS 保障，完全符合 ITU-T G.984.x 等技术规范。
| 端口类型 |
功能 |
| 光纤（FIBER） |
通过 SC 型单模光纤电缆连接 PON 端口与互联网，支持 WDM（1550nm 用于 CATV，1310nm/1490nm 用于数据） |
| USB |
默认 USB2.0（可选 USB3.0） |
| 局域网（LAN 1-4） |
RJ45 端口，连接本地网络，4 个 GE 端口 |
| 复位键（RESET button） |
按下并保持 5 秒，设备重启并恢复出厂默认设置 |
| WPS 键（WPS button） |
无线传输数据加密和开启按钮 |
| FXS 端口 |
通过电话线连接电话机 |
| RF 端口 |
通过同轴电缆连接机顶盒 |
| 电源（POWER） |
连接电源适配器，DC 12V |
| 电源开关（ON/OFF button） |
电源开启 / 关闭 |
| 指示灯 |
状态 |
描述 |
| 电源（POWER） |
亮 |
ONU 正常供电 |
| 灭 |
ONU 无电源 |
| PON |
亮 |
ONU 网关已注册 |
| 闪烁 |
ONU 正在尝试建立链接 |
| 灭 |
ONU 未注册 |
| 光信号（LOS） |
闪烁 |
接收光功率低于光接收器灵敏度 |
| 灭 |
接收光功率正常 |
| 网络（NET） |
亮 |
互联网有效 |
| 灭 |
互联网 WAN 端口未配置或无效 |
| WIFI |
亮 |
Wi-Fi 开启 |
| 灭 |
设备断电或 Wi-Fi 关闭 |
| 闪烁 |
Wi-Fi 开启且有数据传输 |
| 局域网（LAN 1-4） |
亮 |
网口已连接但无数据传输 |
| 闪烁 |
网口有数据传输 |
| 灭 |
ONU 无电源或网线未连接 |
| WPS |
灭 |
WPS 功能未启用 |
| 闪烁 |
ONT 启用 WPS 功能时，WPS 指示灯 2 分钟内闪烁 |
| FXS |
亮 |
已注册到 SIP 服务器，可使用 |
| 灭 |
未注册到 SIP 服务器 |
| USB |
亮 |
USB 设备已连接 |
| 灭 |
未连接 USB 设备 |
| CATV |
亮 |
正常工作 |
| 蓝色闪烁 |
CATV 光信号不在接收范围内，需联系运营商 |
| 绿色闪烁 |
RF 功能关闭 |
| 参数 |
标称值 |
| 以太网接口 |
4×GE |
| 尺寸 |
207mm×130mm×48mm（长 × 宽 × 高） |
| 净重 |
0.5kg |
| 典型功耗 |
<24W |
| 噪音 |
无 |
| 散热方式 |
自然散热 |
| 电源 |
12V DC（通过外置 AC/DC 适配器） |
| 安装方式 |
支持桌面放置、壁挂或装入信息箱 |
| 工作温度 |
-5℃~45℃ |
| 参数 |
标称值 |
| 连接器类型 |
SC/APC |
| PON 数量 |
1 个 |
| 光纤类型 |
单模光纤 |
| 波长 |
发送（TX）：1310±20nm
接收（RX）：1490±10nm |
| PON 接口标准 |
ITU-T G.984.2/ITU-T G.984.3/ITU-T G.988 Class B+ |
| PON 接口接收速率 |
2.488Gbps |
| PON 接口发送速率 |
1.244Gbps |
| 输出光功率 |
最小值：0.5dBm
最大值：+5dBm |
| 光接收灵敏度 |
优于 – 28dBm |
| 光链路长度 |
最大 20km |
| 标准 |
IEEE 802.11ax/ac/b/g/n |
| 最大传输速率 |
2976Mbps |
| 2.4GHz 传输速率 |
574Mbps |
| 5GHz 传输速率 |
2402Mbps（支持 160MHz 带宽） |
| 信道 |
2.4GHz：1~13
5GHz：36、40、44、48、52、56、60、64、149、153、157、161、165 |
| 调制方式 |
– 11b：DSSS（DBPSK 1Mbps，DQPSK 2Mbps，CCK 5.5/11Mbps）
– 11a/g：OFDM（BPSK 6/9Mbps，QPSK 12/18Mbps，16QAM 24/36Mbps，64QAM 48/54Mbps）
– 11n：MIMO-OFDM（BPSK，QPSK，16QAM，64QAM，速率集：MCS0-MCS15）
– 11ac：MIMO-OFDM（BPSK，QPSK，16QAM，64QAM，256QAM，速率集：MCS0-MCS9）
– 11ax：MIMO-OFDM（BPSK，QPSK，16QAM，64QAM，256QAM，1024QAM，速率集：MCS0-MCS11） |
| 天线 |
外置 2 根 5dBi 天线，内置 1 根 3dBi 天线，支持 2.4G 2×2 MU-MIMO、5G 3×3 MU-MIMO |
| 项目 |
参数 |
单位 |
标称值 |
| 光学参数 |
接收光波长 |
nm |
1200~1650 |
| 接收光功率 |
dBm |
-18~+0 |
| 反射损耗 |
dB |
≥50 |
| 连接器 |
– |
– |
SC/APC |
| 光纤类型 |
– |
– |
单模 |
| 隔离度 |
前向通道 |
dB |
≥40 |
| 反射通道 |
dB |
≥22 |
| 射频参数 |
带内平坦度 |
dB |
±1 |
| 输出反射损耗 |
dB |
≥14 |
| 标称输出电平 |
dBuV |
=75±1（AGC 范围：-15~-2dBm） |
| 衰减范围 |
dB |
-18~0 |
| 载噪比（C/N） |
dB |
≥46 |
| 载波复合三次差拍比（C/CTB） |
dB |
≥65 |
| 载波复合二次差拍比（C/CSO） |
dB |
≥65 |
| 输出阻抗 |
Ω |
75 |
| 其他参数 |
电源（直流） |
V |
5 |
| 功耗 |
W |
≤1.5 |
| 工作温度 |
℃ |
0~+45 |
| 存储温度 |
℃ |
-40~+75 |
| 相对湿度 |
% |
最大 95%（无凝结） |
- 支持 SIP 语音协议
- 支持 H.248 语音协议
- SIP 协议：ISP 提供主 SIP 代理服务器端口号，范围 1-65535，系统默认 5060
- H.248 协议：ISP 提供备用 MGC 服务器端口号，范围 1-65535，系统默认 2944
- 端口振铃电压：50±10VAC，30±10Hz
- 端口类型：POTS（VOIP）
- 支持语音编码 / 压缩技术：G.711 A-Law/u-Law、G729A/B、G.723.1-5.3/6.3、G.726 等
- 支持 TR069、NAT、DMZ、DNS 功能
- 支持多 SSID
- 支持多 VLAN
- 支持 802.11ax（Wi-Fi 6）
- 支持 MU-MIMO（多用户多输入多输出）
- 支持简易 Mesh 组网
- WAN 接口支持 IPv6、PPPoE、DHCP 和静态 IP 配置
- 路由模式下支持 IP/MAC 过滤、防火墙功能
- 支持 XPON，可自适应网络中的 EPON 或 GPON OLT
订购信息
| RL841GWVC – AX3B |
GPON ONU, 4*GE+1*POTS+CATV+USB，WIFI6, AX3000 |
