瑞吉联 RL841GWV-AX3BF 概述
RL841GWV – AX3BF 是我司专为 FTTR（光纤到房间）和 POL（无源光局域网）场景打造的光学网关。该产品在功能与性能方面，兼容 IEEE802.3ah、CTC2.1 和 ITU – TG.984.x 等国际标准，可适配华为、中兴、诺基亚等厂商的 OLT 设备。它具备高可靠性、卓越的 QoS 保障、便捷的管理能力、灵活的网络架构及轻松的容量扩展特性，能够充分满足用户对高速宽带的需求。在接口配置上，上行链路配备 2.5G/1.25G 非对称 GPON 光端口，且 LAN4 端口可灵活切换为 WAN 口；下行链路同样采用 2.5G/1.25G 非对称 GPON 光端口。此外，产品集成先进的 Wi – Fi6 功能，全面支持 IEEE802.11a/b/g/n/ac/ax 标准。
一、硬件规格
| CPU |
AN7581CT |
| BOSA 驱动芯片 |
EN7572AN |
| Wi-Fi 基带 |
MT7916AN |
| Wi-Fi 射频 |
MT7976DN |
| 语音芯片 |
PEF32001 |
| 内存 |
512MB DDR3 |
| 闪存 |
256MB Flash |

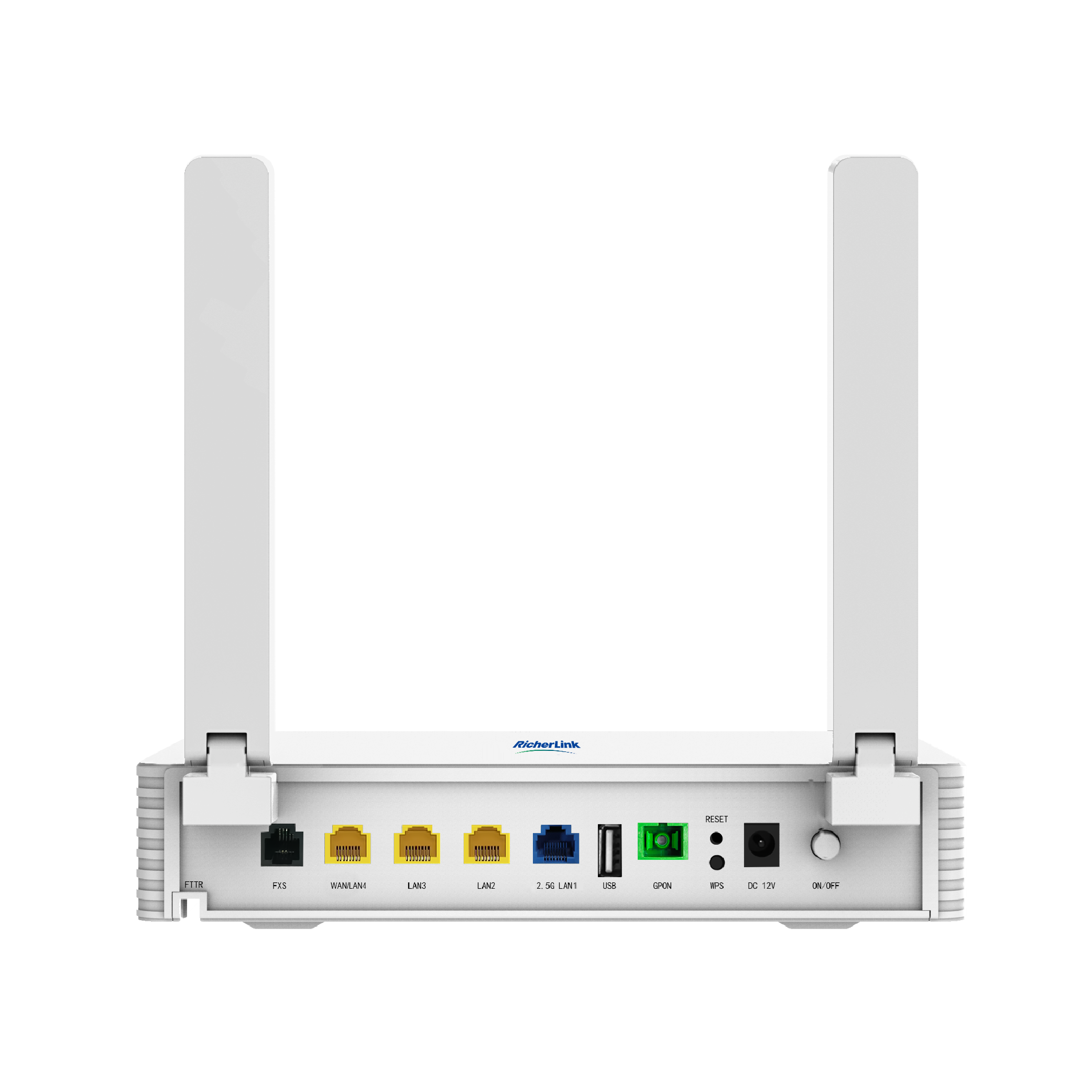

| 接口 |
描述 |
| ON/OFF |
电源开关 |
| DC 12V |
直流适配器接口（DC12V） |
| RST |
复位键：长按 5 秒可重启设备并恢复出厂默认设置 |
| MESH |
简易 Mesh 按键：长按≥3 秒启用 Mesh 组网功能 |
| 2.5G LAN1, LAN2, LAN3, WAN/LAN4 |
RJ-45 网口：LAN1（2.5Gbps），LAN2~4（10/100/1000Mbps），LAN4 可切换为 WAN 口 |
| UL-PON |
SC/UPC 或 SC/APC 型光接口，GPON（2.5G/1.25G）上行光接口，连接 OLT |
| DL-PON |
SC/UPC 或 SC/APC 型光接口，GPON（2.5G/1.25G）下行光接口，连接 ONU，即插即用 |
| FXS |
1 个 RJ11 接口，用于语音业务 |
| USB |
1 个 USB 2.0 接口 |

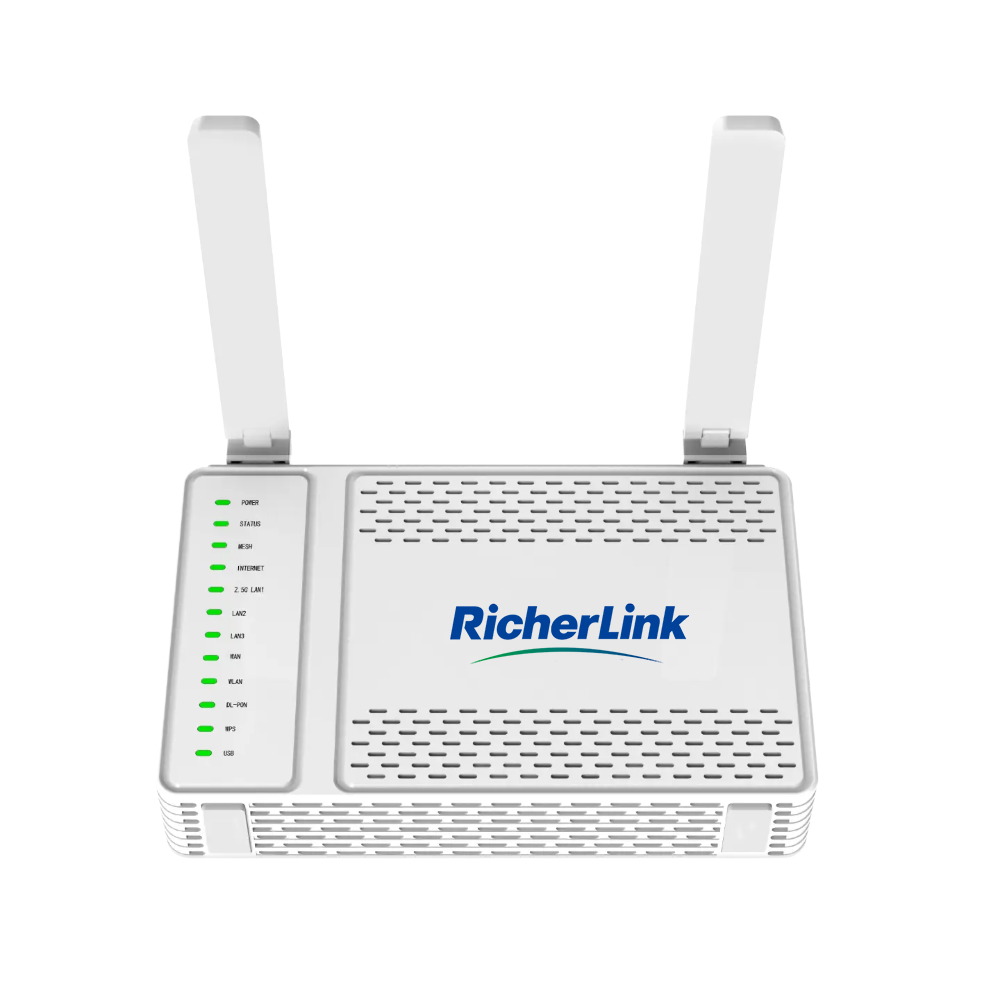

| 指示灯 |
状态 |
描述 |
| POWER |
常亮 |
电源正常 |
| 熄灭 |
设备无供电 |
| UL-PON |
常亮 |
ONU 链路激活 |
| 闪烁 |
ONU 正在链路建立 |
| 熄灭 |
接收功率低于光接收灵敏度 |
| DL-PON |
常亮 |
下行 ONU 激活 |
| 闪烁 |
下行 ONU 正在链路建立 |
| 熄灭 |
无下行 ONU 连接 |
| LOS |
常亮 |
无光信号 |
| 闪烁 |
接收功率低于光接收灵敏度 |
| 熄灭 |
光信号正常 |
| Internet |
熄灭 |
上行联网但无数据传输 |
| 常亮 |
上行联网正常 |
| LAN1~LAN4 |
常亮 |
链路连接但无数据传输 |
| 闪烁 |
链路连接且有数据传输 |
| 熄灭 |
无供电或未连接 |
| WLAN（2.4G 和 5G） |
绿色熄灭 |
Wi-Fi 关闭 |
| 绿色常亮 |
Wi-Fi 开启但无数据传输 |
| 绿色闪烁 |
Wi-Fi 开启且有数据传输 |
| MESH |
蓝色熄灭 |
Mesh 功能禁用或组网成功超过 10 秒 |
| 蓝色闪烁 |
Mesh 组网中 |
| 蓝色常亮 |
Mesh 组网成功（10 秒后熄灭） |
| USB |
常亮 |
USB 存储设备已连接 |
| 熄灭 |
USB 存储设备未连接 |
| 网络服务 |
以太网上行、简易 Mesh 组网、家长控制、SIP/H.248 语音协议 |
| 三层功能 |
IPv4/IPv6 双栈、端口映射、ALG、UPnP、DDNS、DMZ、NAT/NAPT、静态路由 / 默认路由、多业务集成 |
| 组播 |
IPv4/IPv6 组播 |
| QoS |
网口速率限制 |
| 安全 |
防火墙、防 DOS 攻击、MAC/IP/URL 地址过滤 |
| OAM |
OAM/OMCI/Web UI/TR069/AVASA（可选） |
| 家庭网络 |

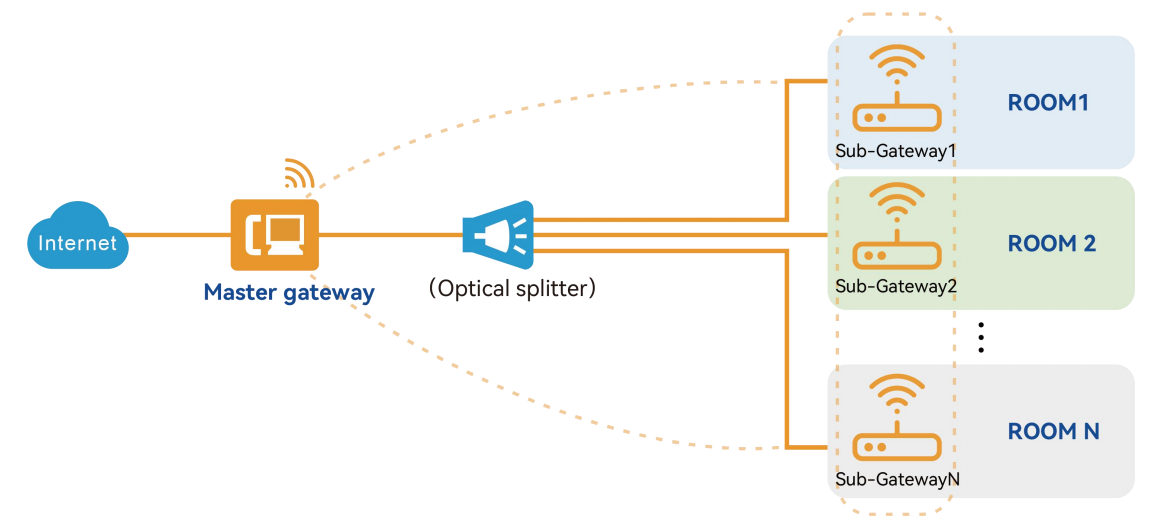

作为 FTTR 主网关，实现全光组网，无电磁干扰、低延迟；家庭网络可视化管理；Wi-Fi 信道优化；Wi-Fi 无缝漫游（802.11k/802.11v）* |
注：用户终端设备需支持 802.11k/802.11v。
| 参数 |
标称值 |
| 尺寸 |
217mm×157mm×53mm（长 × 宽 × 高） |
| 净重 |
0.78kg |
| 典型功耗 |
<24W |
| 电源 |
12V 直流（外置 AC/DC 适配器） |

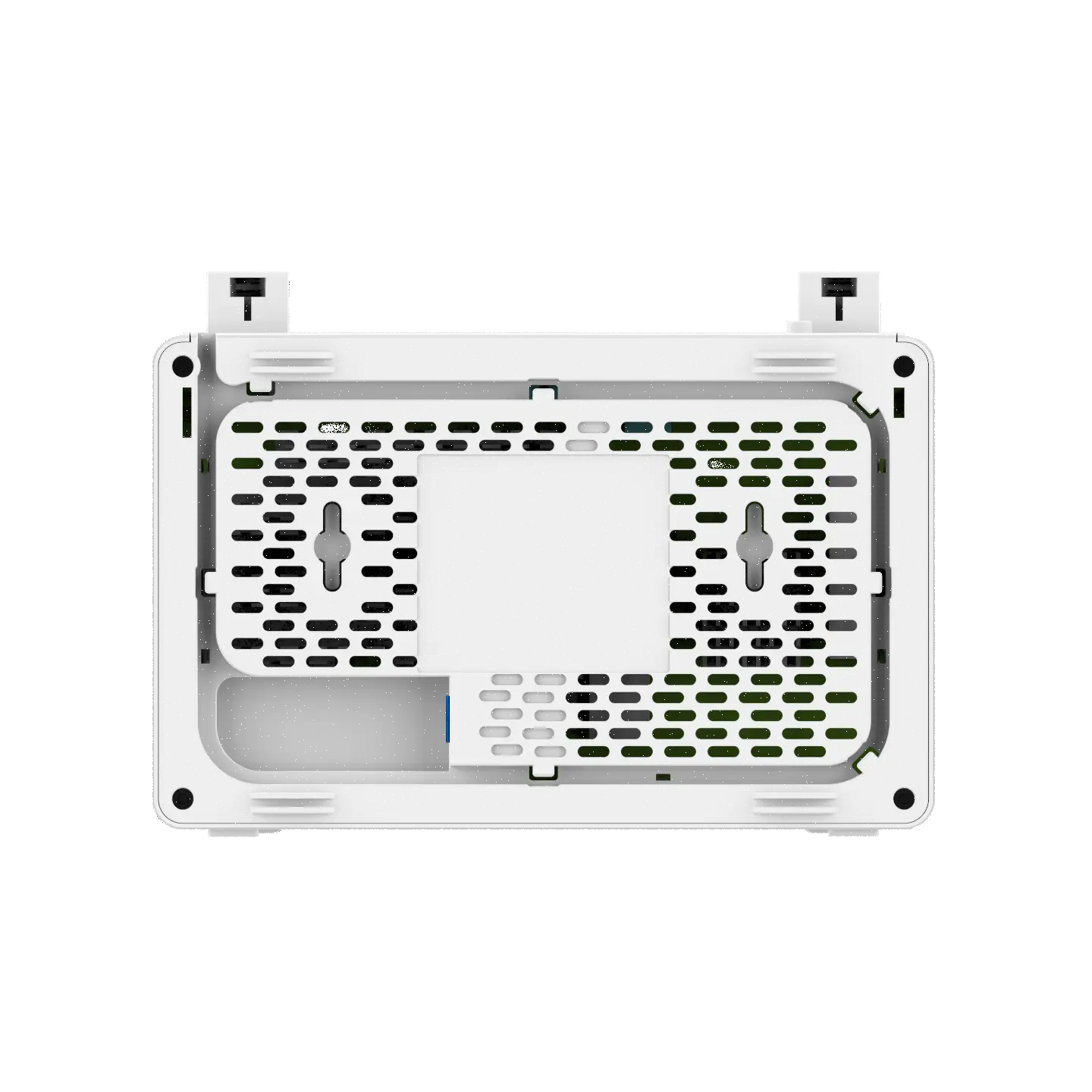

| 安装方式 |
支持桌面放置、壁挂或信息盒内安装 |
| 工作温度 |
0℃~45℃ |
| 工作湿度 |
10% RH~95% RH（非冷凝） |
| 参数 |
标称值 |
| 光纤接口 |
SC/UPC 或 SC/APC |
| PON 数量 |
1 个 |
| 光纤类型 |
单模光纤 |
| 波长 |
发送：1310±20nm，接收：1490±10nm |
| PON 接口标准 |
ITU – T G.984.x |
| 接收速率 |
2.488Gbps |
| 发送速率 |
1.244Gbps |
| 发送光功率 |
+0.5dBm~+5dBm |
| 接收灵敏度 |
-8dBm~-28dBm |
| 最大光链路长度 |
20km |
| 项目 |
规格 |
| 光纤类型 |
单模光纤 |
| 波长（下行 / 上行） |
发送：1490±10nm，接收：1310±20nm |
| 标准 |
ITU – T G.984.x |
| 速率 |
2.488Gbps（接收）/1.244Gbps（发送） |
| 光功率 |
发送：-4~0dBm，接收：-22~0dBm |
| 以太网接口 |
RJ45（10/100/1000/2.5G BASE – T），支持 IEEE802.3bz 标准，自动协商和网线检测 |
同 1.2 节接口描述。
| 参数 |
规格 |
| 频率范围 |
2.4G：2.4~2.4835GHz
5G：5.15~5.825GHz |
| 传输速率 |
2.4G（802.11ax 2×2）：最大 574Mbps
5G（802.11ax 2×2）：最大 2400Mbps |
| 信道 |
2.4G：1~13
5G：36、40、44、48、52、56、60、64、149、153、157、161、165 |
| 调制技术 |
MIMO-OFDM（802.11a/n/ac）：BPSK、QPSK、16QAM、64QAM、256QAM（MCS0-MCS9）
802.11ax：MIMO-OFDMA，支持 1024QAM（MCS0-MCS11） |
| 等效全向辐射功率（EIRP） |
2.4G：20dBm，5G：23dBm |
| 天线 |
4 根外置全向天线（5dBi，2 根 2.4G+2 根 5G），1 根内置全向天线（5dBi） |
订购信息
| RL841GWV-AX3BF |
FTTR 主网关，10G PON;1*GPON OLT+1*2.5GE+3*GE+FXS+USB,WIFI6,AX3000 |
