瑞吉联 RL804GW-AX3BF 概述
RL804GW – AX3BF 是我司针对小范围 ONT 扩展应用需求推出的网关产品。其功能和性能符合 ITU G.984.X 国际标准，凭借高可靠性、出色的 QoS（服务质量）、易管理性、灵活组网和便捷的容量扩展特性，可充分满足用户对高速宽带的需求。
WAN 端口为 GE 接口，可连接至 ONT LAN 端口或交换机。
下行光端口为 GPON 接口，用于连接 GPON 从网关，最多支持 16 个从网关，适用于家庭用户。
产品具备先进的 Wi – Fi6 功能，支持 IEEE 802.11a/b/g/n/ac/ax 标准，Wi – Fi6 速率可达 3000Mbps。
| CPU |
Airoha AN7581CT，内置 4 核 Arm A53 处理器并集成 4 个网络处理器（NP） |
| Wi – Fi 基带 |
MT7916AN |
| Wi – Fi 射频 |
MT7976DN |
| 内存 |
512MB（默认） |
| 闪存 |
256MB Flash（默认） |

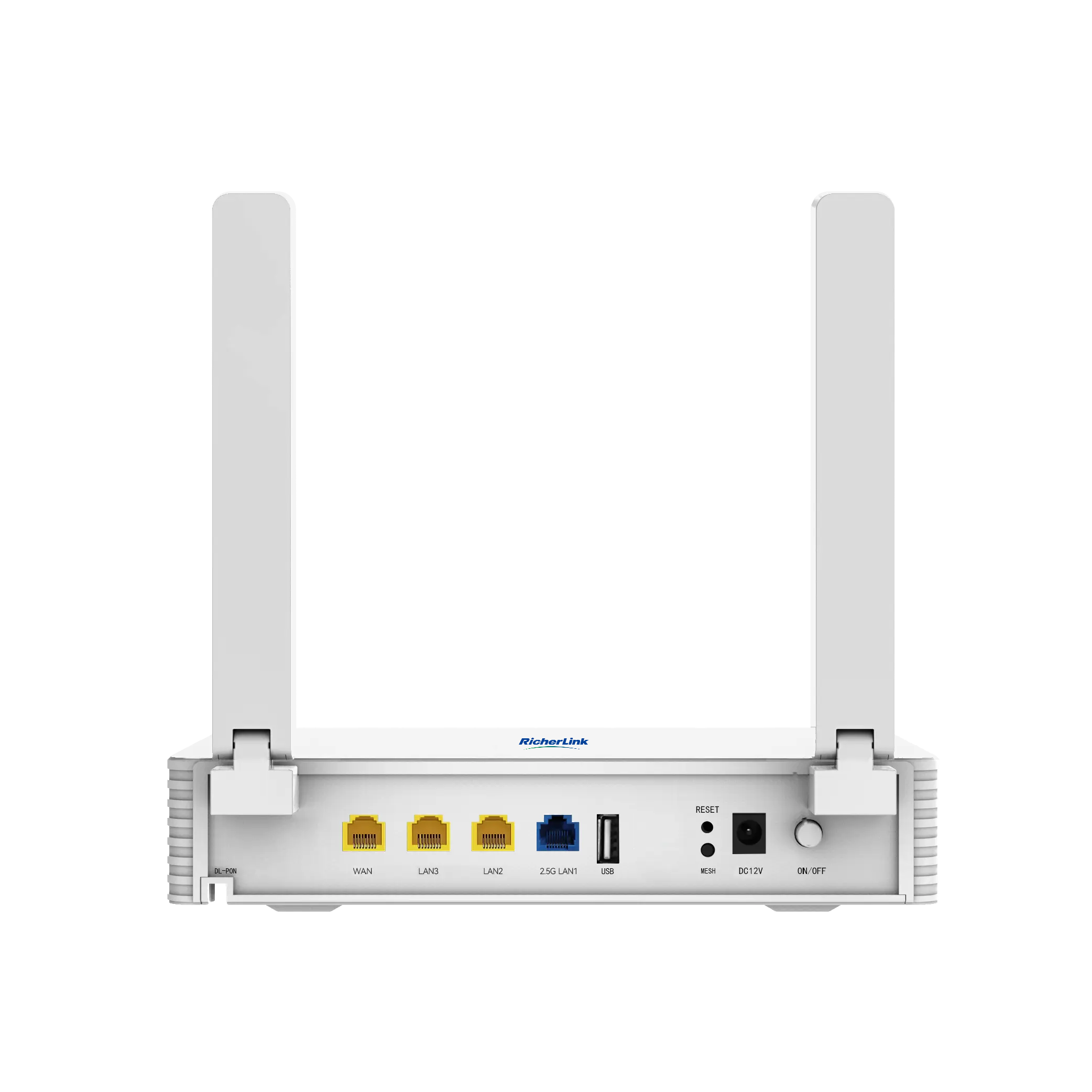

| 接口 |
描述 |
| ON/OFF |
电源开关 |
| DC 12V |
直流适配器接口（DC12V） |
| RST |
复位键：长按 5 秒可重启设备并恢复出厂默认设置 |
| MESH |
长按（≥5 秒）：启用 WPS 功能；长按（≥1 秒）：启用简易 Mesh 功能 |
| WAN |
RJ45 端口，10/100/1000Mbps |
| Eth 端口 |
3 个 RJ – 45 LAN 端口 |
| DL – PON |
SC/UPC 或 SC/APC 型光接口，GPON 光接口，下行连接 ONU，即插即用 |
| USB |
1 个 USB 2.0 接口 |
| 指示灯 |
状态 |
描述 |
| POWER |
常亮 |
电源正常 |
| 闪烁 |
设备正在启动 |
|
| 熄灭 |
设备无供电 |
|
| STATUS |
熄灭 |
设备关机 |
| 常亮 |
设备正常运行 |
|
| 闪烁 |
系统启动中或系统升级中 |
|
| MESH |
熄灭 |
Mesh 功能禁用 |
| 常亮 |
Mesh 组网成功 |
|
| 闪烁 |
Mesh 组网中 |
|
| INTERNET |
熄灭 |
上行联网但无数据传输 |
| 常亮 |
上行联网正常 |
|
| LAN |
常亮 |
链路连接但无数据传输 |
| 闪烁 |
链路连接且有数据传输 |
|
| 熄灭 |
无供电或未连接 |
|
| WAN |
常亮 |
链路连接但无数据传输 |
| 闪烁 |
链路连接且有数据传输 |
|
| 熄灭 |
无供电或未连接 |
|
| WLAN |
常亮 |
Wi – Fi 关闭 |
| 闪烁 |
Wi – Fi 开启但无数据传输 |
|
| 熄灭 |
Wi – Fi 开启且有数据传输 |
|
| DL – PON |
常亮 |
下行 ONU 激活 |
| 闪烁 |
下行 ONU 正在建立链路 |
|
| 熄灭 |
无下行 ONU 连接 |
|
| WPS |
闪烁 |
WPS 功能启用（2 分钟内闪烁） |
| 熄灭 |
WPS 功能禁用 |
|
| USB |
常亮 |
USB 存储设备已连接 |
| 熄灭 |
USB 存储设备未连接 |
|
| 网络服务 |
以太网上行、简易 Mesh 组网 |
| 三层功能 |
IPv4/IPv6 双栈、端口映射、ALG、UPnP、DDNS、DMZ、NAT/NAPT、静态路由 / 默认路由、多业务集成 |
| 组播 |
IPv4/IPv6 组播 |
| QoS |
QoS 速率限制 |
| 安全 |
防火墙、防 DOS 攻击、MAC/IP/URL 地址过滤 |
| OAM |
OAM/OMCI/Web UI/TR069/AVASA（可选） |
| 家庭 / 企业网络 |
支持全光家庭 / 企业 Wi – Fi 覆盖，无电磁干扰、低延迟，网络拓扑可视化管理，Wi – Fi 信道优化，Wi – Fi 无缝漫游（802.11k/802.11v）* |
注*：用户终端设备需支持 802.11k/802.11v。
| 参数 |
标称值 |
| 尺寸 |
217mm×141mm×44mm（宽 × 深 × 高） |
| 净重 |
<0.76kg |
| 典型功耗 |
<24W |
| 电源 |
12V 直流（外置 AC/DC 适配器） |
| 安装方式 |
支持桌面放置、壁挂或信息盒内安装 |
| 工作温度 |
0℃~45℃ |
| 工作湿度 |
10% RH~95% RH（非冷凝） |
| 数量 |
类型 |
说明 |
| 1 |
RJ45 10/100/1000 Base – T（自动协商） |
支持 IEEE802.3ab 标准，直接网线连接并自动检测连接状态 |
| 参数 |
标称值 |
| 接口类型 |
SC/UPC 或 SC/APC |
| 分光比 |
1:16 |
| PON 数量 |
1 个 |
| 光纤类型 |
单模光纤 |
| 波长 |
发送：1490±10nm，接收：1310±20nm |
| PON 接口标准 |
ITU – T G.984.x |
| 发送光功率 |
-4dBm~0dBm（仅支持 1:16 分光比） |
| 接收灵敏度 |
<-27dBm（仅支持 1:16 分光比） |
| 接收速率 |
2.488Gbps |
| 发送速率 |
1.244Gbps |
| 数量 |
类型 |
说明 |
| 1 |
RJ45 100/1000/2.5G BASE – T（自动协商） |
支持 IEEE802.3bz 标准，直接网线连接并自动检测连接状态 |
| 3 |
RJ45 10/100/1000 Base – T（自动协商） |
支持 IEEE802.3ab 标准，直接网线连接并自动检测连接状态 |
| 1 |
USB2.0 |
存储 / USB 供电 |
| 无线标准 |
5G：802.11ax/a/n；2.4G：802.11b/g/n/ax |
| 频率范围 |
2.4G：2.4~2.4835GHz；5G：5.15~5.825GHz |
| 传输速率 |
2.4G（802.11ax 2×2）：最大 574Mbps
5G（802.11ax 3×3）：最大 2402Mbps（支持 160MHz 带宽） |
| 信道 |
2.4G：1~13；5G：36、40、44、48、52、56、60、64、149、153、157、161、165 |
| 数据调制 |
11b：DSSS（DBPSK 1Mbps，DQPSK 2Mbps，CCK 5.5/11Mbps）
11a/g：MCS0 – MCS9
11ax：MIMO – OFDMA（BPSK、QPSK、16QAM、64QAM、256QAM、1024QAM，MCS0 – MCS11） |
| 等效全向辐射功率（EIRP） |
2.4G：20dBm，5G：23dBm |
| 天线 |
2 根外置全向双频天线（5dBi，2.4G/5G 共用），1 根内置全向 5G 天线 |
RL804GW – AX3BF 是专为室内场景设计的主网关，典型应用架构如下：
订购信息
| RL804GW-AX3BF |
FTTR 主网关，1*GE WAN,1*GPON OLT+1*2.5GE+2*GE,WIFI6,AX3000 |
