RL802XGS 是一款符合 ITU-T G.9807.x 标准的 XGSPON 光网络终端（ONT），专为高端家庭用户设计，适用于光纤到户（FTTH）场景，支持桌面安装或壁挂。网络侧支持 10Gbps 下行和 10Gbps 上行速率，用户侧提供 1 个 GE 端口和 1 个 10GE 端口。
| 主芯片 |
Airoha AN7583ST |
| Bosa 芯片 |
EN7573AN |
| RAM |
256MB DDR3 |
| ROM |
256MB Flash |

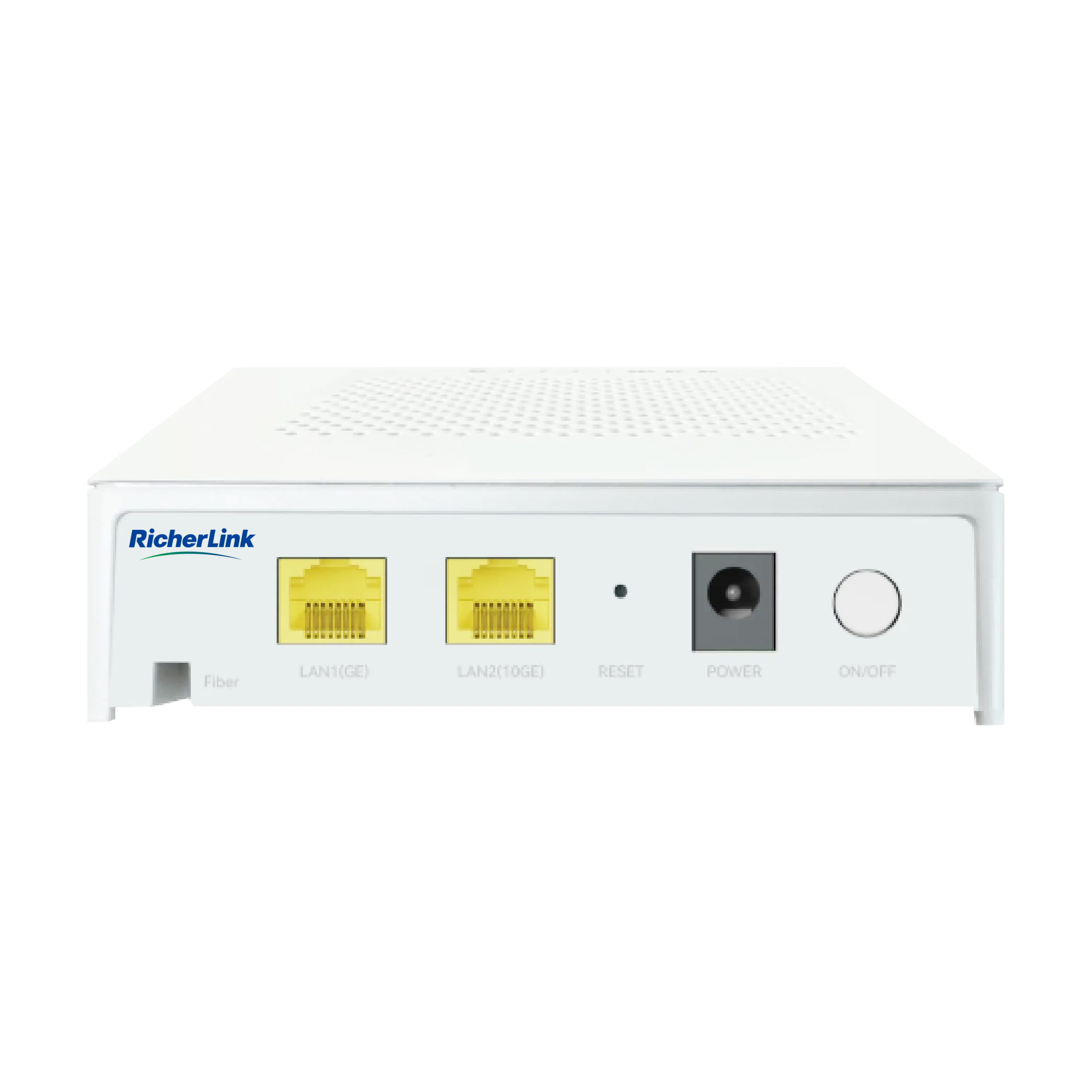

| 接口 |
描述 |
| ON/OFF |
电源开关按钮 |
| POWER |
直流电源适配器接口，DC12V |
| RST |
恢复出厂设置按钮，长按 5 秒以上自动恢复设备出厂默认设置 |
| 以太网端口 |
RJ-45 以太网接口，连接本地网络，LAN2 速率为 10Gbps，LAN1 速率为 1000Mbps |
| XGS-PON 接口 |
支持 SC/APC 光纤尾纤连接器，用于连接网络光信号 |
| 指示灯名称 |
显示功能 |
| 电源（Power） |
– 灭：网关未通电或指示灯关闭
– 常亮：网关通电并正常运行
– 闪烁（0.25 秒间隔）：网关正在启动 |
| XGS-PON |
– 灭：OLT 注册或授权未成功
– 常亮：OLT 注册或授权成功
– 闪烁：OLT 注册中 |
| 光信号（LOS） |
– 灭：光信号正常接收
– 红色闪烁：光信号低于光接收器灵敏度
– 红色常亮：PON 光模块断电 |
| 互联网（Internet） |
– 灭：未配置带 “INTERNET” 关键字的 WAN 连接，或配置无效，或指示灯关闭
– 常亮：带 “INTERNET” 的 WAN 连接有效（桥接 WAN 配置有效，路由 WAN 获取 IP 地址和 DNS 信息） |
| 10G LAN |
– 灭：网口未连接
– 常亮：网口已连接但无数据传输
– 闪烁：网口已连接且有数据传输 |
| GE LAN |
– 灭：连接设备断电或网口未连接
– 常亮：网口已连接但无数据传输
– 闪烁：网口已连接且有数据传输 |
- VLAN 配置
- 生成树协议（STP）
- MAC 地址管理
- 端口管理
- IGMP v1/v2/v3 窥探
- IGMP v2 代理
- IGMP v3 代理
- MLD v1/v2 窥探
- Wi-Fi 承载组播业务
- 以太网端口限速
- 支持端口或自定义流优先级标记，提供 802.1P、DSCP 优先级标记能力
- SP/WRR/SP+WRR 调度算法
- 广播包速率限制
- 支持基于端口或自定义流的高级队列调度
- 端口 / 流支持 4 个优先级队列，提供 WRR、SP、FIFO 调度算法
- 支持拥塞避免机制
| 参数 |
标称值 |
| 外形尺寸 |
123mm×90mm×35mm（宽 × 深 × 高） |
| 净重 |
0.2kg |
| 典型功耗 |
<12W |
| 散热方式 |
自然散热 |
| 电源 |
直流额定电压 12V（通过外置 AC/DC 适配器） |
| 安装方式 |
支持桌面放置、信息箱内安装 |
| 工作温度 |
0℃~45℃ |
| 工作湿度 |
10% RH~95% RH（无冷凝） |
| 工作大气压力 |
70~106Kpa |
| 平均无故障时间（MTBF） |
50,000 小时（25℃时） |
| 平均修复时间（MTTR） |
30 分钟 |
| 参数 |
标称值 |
| 连接头形式 |
SC/APC（默认） |
| XGS-PON 数量 |
1 个 |
| 光纤类型 |
单模光纤 |
| 波长 |
上行：1260-1280nm
下行：1575-1580nm |
| PON 接口标准 |
ITU-T G.9807.x |
| 光接口发送速率 |
XGS-PON：9.953Gbps |
| 光接口接收速率 |
XGS-PON：9.953Gbps |
| 输出光功率 |
+2dBm~+6dBm |
| 接收灵敏度 |
-8dBm~-28dBm |
| 光链路长度 |
最长 40km |
| 数量 |
接口类型 |
备注 |
| 1 |
RJ45 10/100/1000/2.5G/5G/10G BASE-T 自适应以太网口 |
符合 IEEE802.3bz 标准，支持直连网线，自动检测连接网线功能 |
| 2 |
RJ45 10/100/1000 Base-T 自适应以太网口 |
符合 IEEE802.3ab 标准，支持直连网线，自动验证连接网线功能 |
订购信息
| RL802XGS |
10GPON ONU，1*10GE+1*GE |
