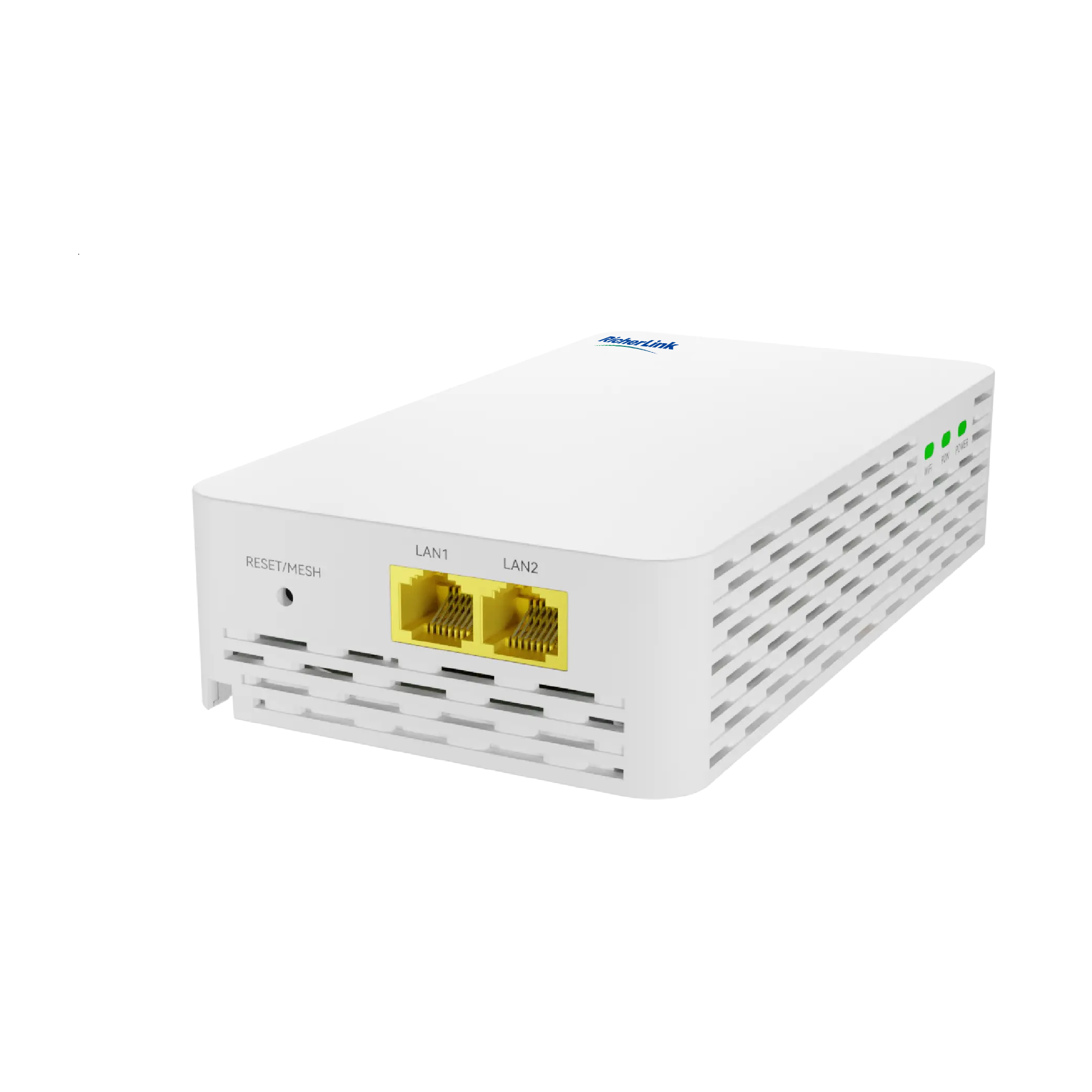

RL802GW – AX3L 是专为 FTTR（光纤到房间）需求设计的从 GPON 网关，功能符合 ITU G.984 国际标准，支持桥接或路由模式的多 WAN 连接、IPv4 和 IPv6 协议栈、组播协议、QoS（服务质量）和防火墙功能、简易 Mesh 功能及 TR069 管理协议。
从网关部署在用户房间内，通过光纤与主网关连接，通过 PON 接口与主网关通信。在全光网络中，从网关可与主网关自动 Mesh 组网，具备高品质、高可靠性、智能管理、易组网等优势，能有效满足用户高速接入需求。
| Wi – Fi 基带 |
MT7916AN |
| RAM |
512MB DDR3 |
| ROM |
256MB Flash |
| 接口 |
指示灯 |
描述 |
| 直流端口（DC port） |
DC 12V |
直流适配器接口：DC12V |
| 复位键（Reset Key） |
RST |
按下复位键并保持 5 秒，设备重启并恢复出厂默认设置 |
| WPS 键（WPS Key） |
WPS |
Wi – Fi 连接按键，也用于 Mesh 组网 |
| 用户侧网络接口（User Side Network） |
LAN1, LAN2 |
RJ – 45 网口，LAN1~2（10/100/1000Mbps） |
| GPON 端口（GPON Port） |
PON |
支持 SC/UPC 或 SC/APC 连接器，2.5G/1.25G 光接口，上行至 FTTR 主网关，即插即用 |
| 指示灯 |
LED 颜色 |
状态及描述 |
| 电源（Power） |
绿色 |
亮：电源开启
灭：电源关闭 |
| PON |
蓝色 & 红色 |
– 蓝色灭：ONU 未启动激活流程
– 蓝色亮：ONU 链路激活
– 蓝色闪烁：ONU 正在链接
– 红色灭：有光信号
– 红色闪烁：接收功率低于光接收器灵敏度
– 红色亮：无光信号
注：红色 LED 亮或闪烁时，蓝色 LED 熄灭 |
| WLAN |
蓝色 & 绿色 |
– 蓝色灭：Wi – Fi 禁用或指示灯禁用
– 蓝色亮：WLAN（2.4G&5G）启用并工作
– 绿色亮：WPS 配置成功或 Mesh 组网成功（持续 5 秒后熄灭）
– 绿色闪烁：① 通过 WPS 功能与其他设备配对中；② 正在创建 Mesh 网络
– 绿色灭：① 闪烁后熄灭：WPS 配置失败或 Mesh 组网失败；② 亮起后熄灭：WPS 配置成功或 Mesh 组网成功
注：绿色 LED 保持常亮或闪烁时，蓝色 LED 熄灭 |
- PPPoE / 静态 IP/DHCP
- NAT/NAPT（网络地址转换 / 网络地址端口转换）
- 端口转发
- ALG（应用层网关）、UPnP（通用即插即用）
- DDNS（动态域名服务）/DNS 服务器 / DNS 客户端
- IPv6/IPv4、DS – Lite（双栈轻量级技术）
- 静态路由 / 默认路由
- 单 WAN 承载多业务
- VLAN 配置
- STP（生成树协议）
- MAC 地址管理
- 端口管理
- IGMP v1/v2/v3 窥探
- IGMP v2/v3 代理
- MLD v1/v2 窥探
- Wi – Fi 承载组播业务
- 以太网端口限速
- 支持端口或自定义流的优先级标记，提供 802.1p 和 DSCP 优先级标记功能
- SP/WRR/SP + WRR（严格优先级 / 加权轮询 / 混合调度算法）
- 广播包速率限制
- 支持基于端口或自定义流的高级队列调度
- 端口 / 流支持 4 个优先级队列，提供 WRR、SP 和 FIFO 队列调度算法
- 支持拥塞避免机制
| 参数 |
标称值 |
| 尺寸 |
155mm×86mm×35mm（长 × 宽 × 高） |
| 净重 |
~0.4kg |
| 典型功耗 |
<18W |
| 噪音 |
无 |
| 散热方式 |
自然冷却 |
| 电源 |
12V DC（外置 AC/DC 适配器） |
| 安装方式 |
支持桌面放置和壁挂 |
| 工作温度 |
0℃~45℃ |
| 工作湿度 |
10% RH~95% RH（无冷凝） |
| 大气压力 |
70~106Kpa |
| 平均无故障时间（MTBF） |
30,000 小时（25℃时） |
| 平均修复时间（MTTR） |
30 分钟 |
| 参数 |
标称值 |
| 光纤连接器 |
SC/UPC 或 SC/APC |
| PON 数量 |
1 个 |
| 光纤类型 |
单模光纤 |
| 波长 |
发送（Tx）：1310±20nm
接收（Rx）：1490±10nm |
| PON 接口标准 |
ITU – T G.984.2/ITU – T G.984.3/ITU – T G.988 |
| PON 接口发送速率 |
2.488Gbps |
| PON 接口接收速率 |
1.244Gbps |
| 发送光功率 |
-4dBm~0dBm |
| 接收灵敏度 |
优于 – 27dBm |
| 数量 |
类型 |
备注 |
| 2 |
RJ45 100/1000 Base – T 以太网口（自协商） |
符合 IEEE802.3ab 标准，支持直连网线并自动验证连接网线 |
| 无线标准 |
IEEE 802.11ax/ac/b/g/n |
| 频率 |
2.4G：2.4~2.4835GHz
5G：低频段（5.15~5.25GHz）、中频段（5.25~5.35GHz）、高频段（5.725~5.825GHz） |
| 传输速率 |
– 11ax：MCS0~MCS11，2.4GHz 2T2R 最大 573.5Mbps
– 11ac：MCS0~MCS9，5GHz 3T3R 最大 866.7Mbps
– 11n：MCS0~MCS15，2.4GHz 2T2R 最大 300Mbps
– 5GHz 3T3R 最大 2402Mbps（支持 160MHz 带宽） |
| 信道 |
2.4GHz：1~11
5GHz：36、40、44、48、52、56、60、64、149、153、157、161 |
| 数据调制 |
– 11b：DBPSK、DQPSK、CCK
– 11a/g/n/ac/ax：OFDM/OFDMA（BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM） |
| 接收灵敏度（@误包率 10%） |
– 2.4GHz：CCK@1M – 100dBm；MCS0@20MHz – 95dBm，@40MHz – 92dBm；MCS8@20MHz – 71dBm，@40MHz – 70dBm；MCS11@20MHz – 65dBm，@40MHz – 63dBm
– 5GHz：OFDM@6M – 95dBm；MCS8@20MHz – 70dBm，@40MHz – 67dBm，@80MHz – 64dBm；MCS11@20MHz – 64dBm，@40MHz – 61dBm，@80MHz – 59dBm，@160MHz – 54dBm |
| 传输距离 |
室外最大 > 100 米（取决于环境） |
| 等效全向辐射功率（EIRP） |
2.4G：20dBm
5G：23dBm |
| 天线 |
内置 3dBi 全向天线 |
订购信息
| RL802GW – AX3L |
GPON，2*GE+WIFI6，AX3000，support POF |
