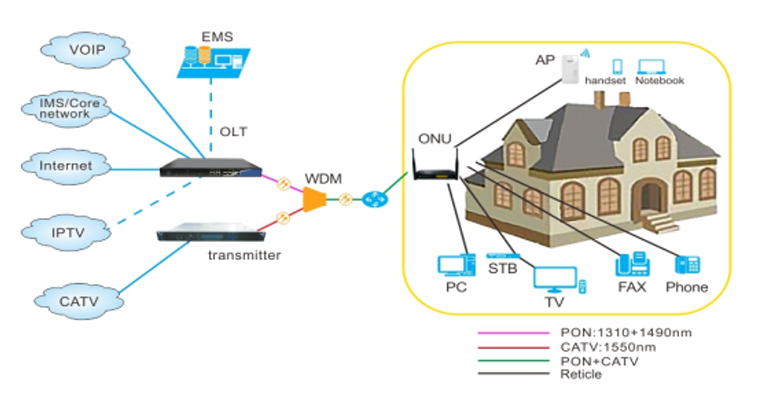

RL802GW-AX3H 终端设备专为满足固定网络运营商或有线运营商的 FTTH（光纤到户）和三网融合业务需求而设计。该设备基于成熟的千兆 GPON 技术，具有高性价比。它支持桥接或路由模式的多 WAN 连接、IPv4 和 IPv6 协议栈、组播协议、QoS（服务质量）和防火墙功能、简易 Mesh 功能以及 TR069 管理协议。
设备采用最新的 802.11ax Wi-Fi 6 技术标准，兼容 802.11ac/b/g/n，支持 3000Mbps 连接速率，具备大传输容量、高速率、高可靠性和易维护性，可保障不同业务的 QoS，完全符合 ITU-T G.984.x 等技术规范。
| 端口类型 |
功能 |
| 光纤（FIBER） |
通过 SC 型单模光纤电缆连接 PON 端口与互联网 |
| 局域网（LAN 1/2） |
RJ45 端口，连接本地网络，1 个 GE 端口和 1 个 2.5G 端口 |
| 复位键（RESET button） |
按下并保持 5 秒，设备将重启并恢复出厂默认设置 |
| 电源（POWER） |
连接电源适配器，DC 12V |
| 电源开关（ON/OFF button） |
电源开启 / 关闭 |
表 2-2 RH802GW-AX3H LED 状态说明
| 状态 |
描述 |
| 灯亮 |
ONU 电源正常供电 |
| 灯灭 |
ONU 无电源 |
| LOS 闪烁 |
接收光功率低于光接收器灵敏度 |
| LOS 熄灭 |
接收光功率正常 |
| NET 灯亮 |
互联网有效 |
| NET 灯灭 |
互联网 WAN 端口未配置或无效 |
| LAN 1-2 灯亮 |
网络端口已连接但无数据传输 |
| LAN 1-2 闪烁 |
网络端口有数据传输 |
| LAN 1-2 熄灭 |
ONU 无电源或网线未连接 |
| WIFI 灯亮 |
Wi-Fi 开启 |
| WIFI 灯灭 |
设备断电或 Wi-Fi 关闭 |
| WIFI 闪烁 |
Wi-Fi 开启且有数据传输 |
表 3-1 RH802GW-AX3H 规格及工作环境
| 参数 |
标称值 |
| 以太网接口 |
1×GE + 1×2.5GE |
| 尺寸 |
215mm×200mm×36mm（宽 × 深 × 高） |
| 净重 |
0.6kg |
| 典型功耗 |
<24W |
| 噪音 |
无 |
| 散热方式 |
自然冷却 |
| 电源 |
12V DC（通过外置 AC/DC 适配器） |
| 安装方式 |
吊装（天花板安装） |
| 工作温度 |
-5℃~45℃ |
表 3-2 RH802GW-AX3H GPON 接口参数
| 参数 |
标称值 |
| 连接器类型 |
SC/UPC（可选 SC/APC） |
| PON 数量 |
1 个 |
| 光纤类型 |
单模 |
| 波长 |
发送（TX）：1310±20nm
接收（RX）：1490±10nm |
| PON 接口标准 |
ITU-T G.984.2/ITU-T G.984.3/ITU-T G.988 Class B+ |
| PON 接口接收速率 |
2.488Gbps |
| PON 接口发送速率 |
1.244Gbps |
| 输出光功率 |
最小值：0.5dBm
最大值：+5dBm |
| 光接收灵敏度 |
优于 – 28dBm |
| 光链路长度 |
最大 20km |
表 3-3 RH802GW-AX3H Wi-Fi 规格
| 标准 |
IEEE 802.11ax/ac/b/g/n |
| 最大传输速率 |
2976Mbps |
| 2.4GHz 传输速率 |
574Mbps |
| 5GHz 传输速率 |
2402Mbps（支持 160MHz 带宽） |
| 信道 |
2.4GHz：1~11
5GHz：36、40、44、48、52、56、60、64、149、153、157、161 |
| 调制方式 |
– 11b：DSSS（DBPSK 1Mbps，DQPSK 2Mbps，CCK 5.5/11Mbps）
– 11a/g：OFDM（BPSK 6/9Mbps，QPSK 12/18Mbps，16QAM 24/36Mbps，64QAM 48/54Mbps）
– 11n：MIMO-OFDM（BPSK，QPSK，16QAM，64QAM，速率集：MCS0-MCS15）
– 11ac：MIMO-OFDM（BPSK，QPSK，16QAM，64QAM，256QAM，速率集：MCS0-MCS9）
– 11ax：MIMO-OFDMA（BPSK，QPSK，16QAM，64QAM，256QAM，1024QAM，速率集：MCS0-MCS11） |
| FEM 支持 |
2.4G 和 5G 均配备高功率外置 FEM（前端模块） |
| 天线 |
内置 5 根 3.5dBi 天线，支持 2.4G 2×2 MU-MIMO、5G 3×3 MU-MIMO |
- 支持 TR069、NAT、DMZ、DNS 功能
- 支持多 SSID
- 支持多 VLAN
- 支持 802.11ax（Wi-Fi 6）
- 支持 MU-MIMO（多用户多输入多输出）
- 支持简易 Mesh 组网
- WAN 接口支持 IPv6、PPPoE、DHCP 和静态 IP 配置
- 路由模式下支持 IP/MAC 过滤、防火墙功能
- 支持 XPON，可自适应网络中的 EPON 或 GPON OLT
订购信息
| RL802GW-AX3H |
GPON,1*2.5GE+1*GE+WIFI6,AX3000,support POF&POE |
