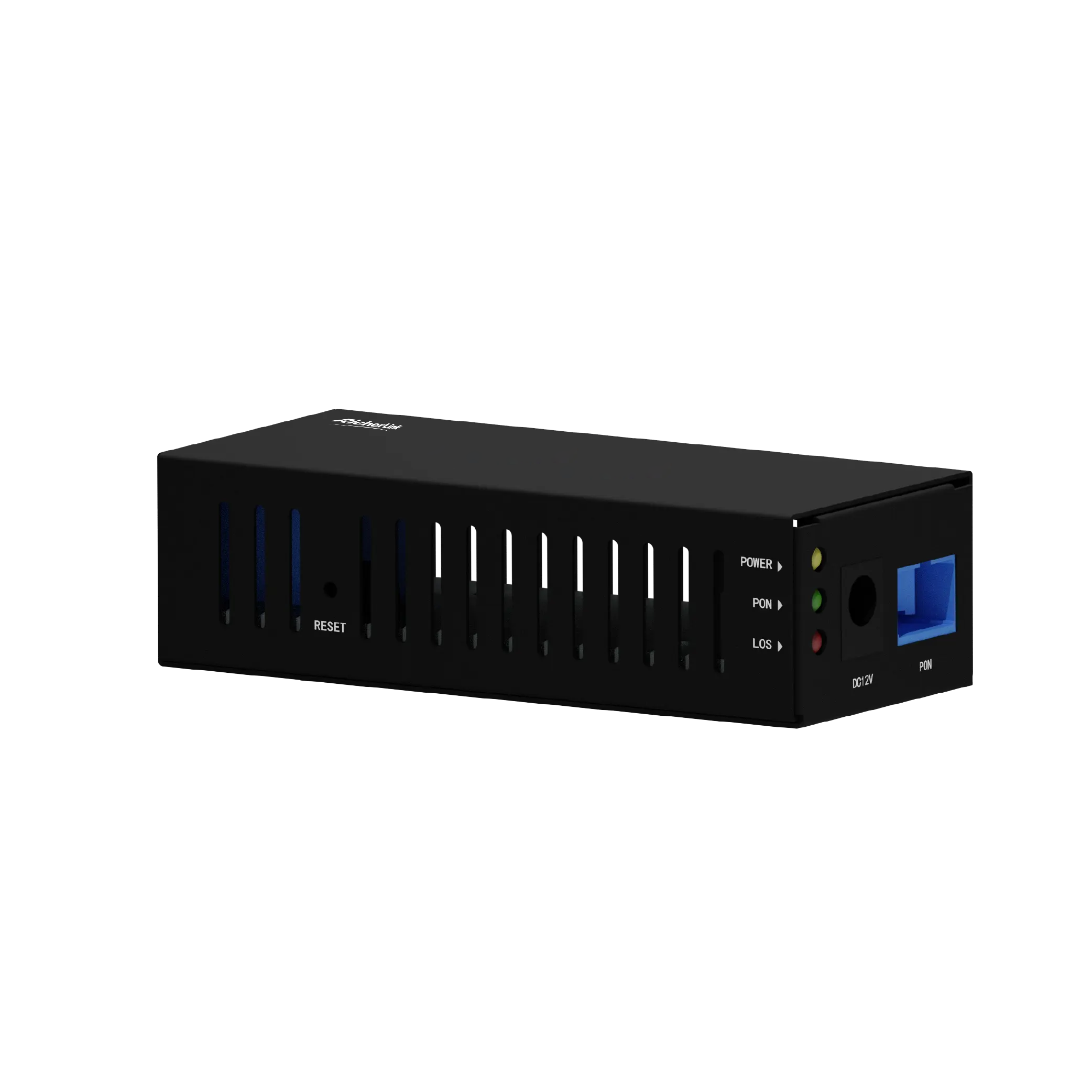

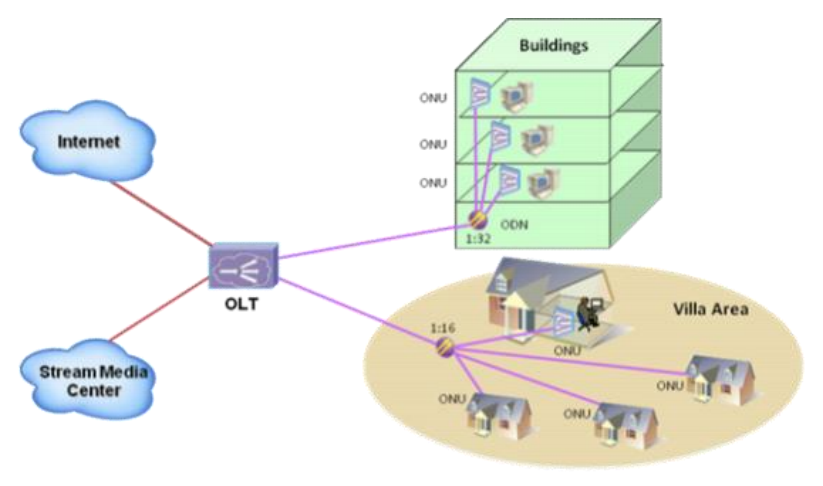

RL801GS 终端设备专为满足固定网络运营商或有线运营商的 FTTH（光纤到户）和三网融合业务需求而设计。该设备基于成熟的千兆 XPON 技术，可自动连接 GPON OLT 或 EPON OLT，具有高可靠性、易管理性和保障的 QoS（服务质量），完全符合 ITU-T G.984.x 等技术规范。
| 端口类型 |
功能 |

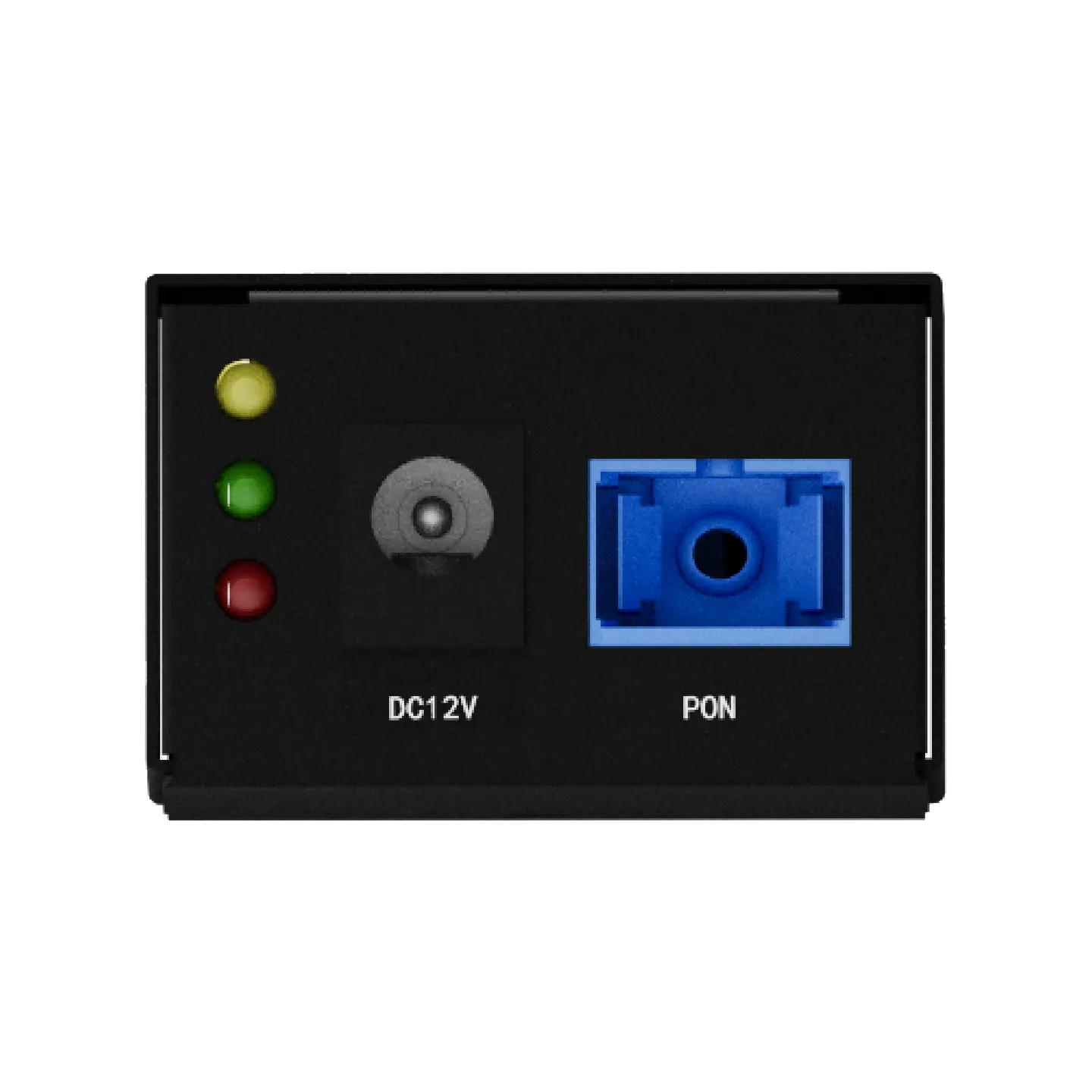

| PON |
通过 SC 型单模光纤电缆连接 PON 端口与互联网 |

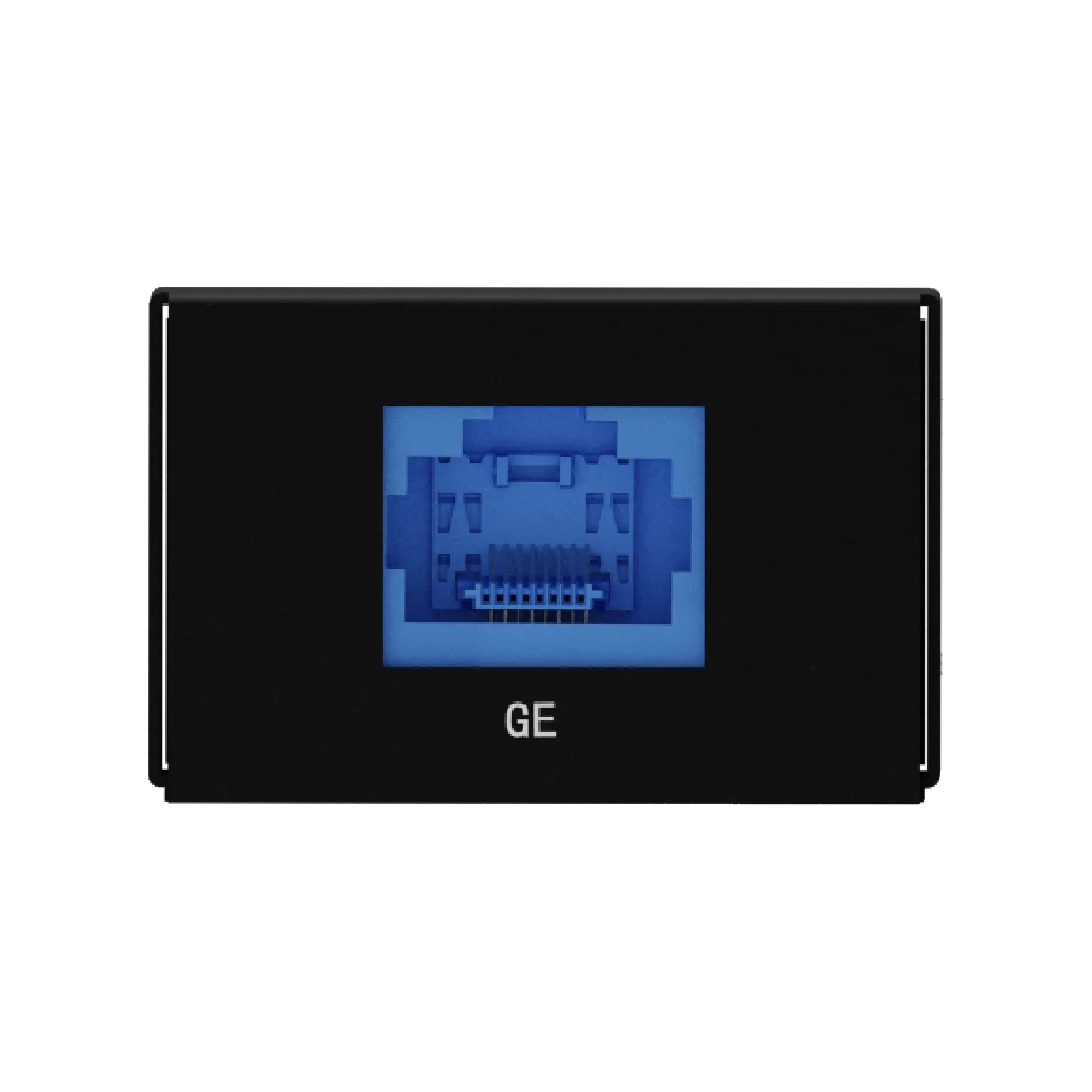

| LAN(GE) |
RJ45 端口，连接本地网络，1 个 GE 端口（自动协商） |
| RST |
按下复位键并保持 1-5 秒，设备将重启并恢复出厂默认设置 |
| PWR |
连接电源适配器 |
| 指示灯 |
LED 颜色 |
状态 |
描述 |
| 电源（POWER） |
黄色 |
灯亮 |
ONT 电源正常供电 |
|
灯灭 |
ONT 无电源 |
| PON |
绿色 |
灯亮 |
ONT 链路激活 |
|
灯灭 |
ONT 接收功率低于光接收器灵敏度 |
| 光信号（LOS） |
红色 |
灯亮 |
设备未接收光信号 |
|
灯灭 |
设备已接收光信号 |
| 局域网（LAN/GE） |
绿色 |
灯亮 |
网络正常 |
|
灯灭 |
网络异常 |
| 参数 |
标称值 |
| 尺寸 |
91mm（长）×40mm（宽）×26mm（高） |
| 净重 |
0.15kg |
| 典型功耗 |
<5W |
| 噪音 |
无 |
| 散热方式 |
自然冷却 |
| 电源 |
12V/0.5A |
| 工作温度 |
-10℃~55℃ |
| 参数 |
标称值 |
| 连接器类型 |
SC/PC |
| PON 数量 |
1 个 |
| 光纤类型 |
单模 |
| 波长 |
发送（TX）：1310±20nm
接收（RX）：1490±10nm |
| PON 接口标准 |
ITU-T G.984.2/ITU-T G.984.3/ITU-T G.988 Class B+ |
| PON 接口接收速率 |
1.244Gbps |
| PON 接口发送速率 |
2.488Gbps |
| 输出光功率 |
最小值：0.5dBm
最大值：+5dBm |
| 光接收灵敏度 |
优于 – 27dBm |
| 光链路长度 |
最大 20km |
