主要优点和特点
瑞吉联 RL804GC 是我司针对基于PON技术的宽带接入市场，为满足广电运营商宽带接入、FTTH光纤到户的需求而设计的一款集成了CATV光接收机的，实现宽带、CATV两网融合的单纤三波的无源光网络终端产品。它基于成熟稳定、高性价比的千兆PON技术，融合了千兆以太网交换技术和HFC光接收技术，具有高可靠、易管理和良好的服务质量（QoS）保证等特点，设备的技术性能满足IEEE802.3ah、《中国电信GPON设备技术要求V2.0》,《中国电信EPON设备技术要求（V3.0）》等规范的要求。为用户提供完整的基于光纤接入技术的宽带、CATV多业务接入解决方案。

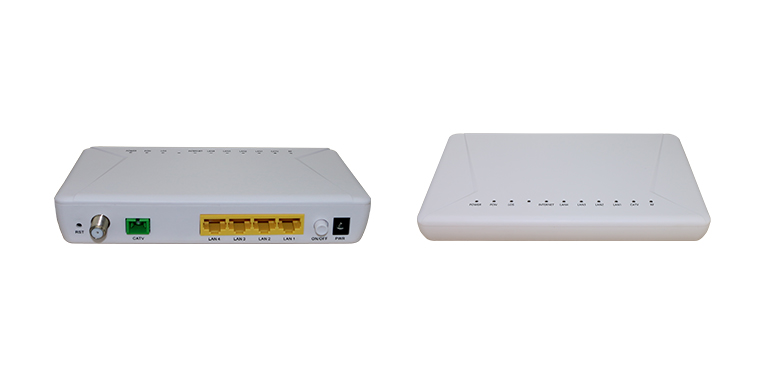

指示灯说明
| 指示灯 | 说明 | |||
| 1 | PWR | 电源指示灯 | 绿色 | 常亮: 设备供电正常 熄灭: 设备供电异常 |
| 2 | LOS | 光信号指示灯 | 红色 | 常亮：PON口光模块电源关断 闪烁: 接收光功率低于光接收机灵敏度 熄灭: 接收光功率正常 |
| 3 | PON | ONU注册指示灯 | 绿色 | 常亮: 正常注册到OLT设备 闪烁: 向OLT设备注册过程中 熄灭: 注册到OLT失败或无正常光信号输入 |
| 4 | INTERNET | Internet信号指示灯 | 绿色 | 常亮：外网已连接 熄灭: 外网未连接 |
| 5 | LAN1~4 | 网口工作状态指示灯 | 绿色 | 常亮: 端口连接正常但无数据传输 闪烁: 端口连接正常且有数据传输 熄灭: 端口无连接或连接异常 |
| 6 | CATV | CATV光信号指示灯 | 绿色 | 常亮：CATV光信号正常 闪烁：无光或光功率异常 熄灭：光接收机模块供电异常 |
| 7 | RF | RF工作状态指示灯 | 绿色 | 常亮：CATV光机输出信号正常 闪烁：CATV光机输出信号偏低或故障 熄灭：光接收机模块供电异常 |

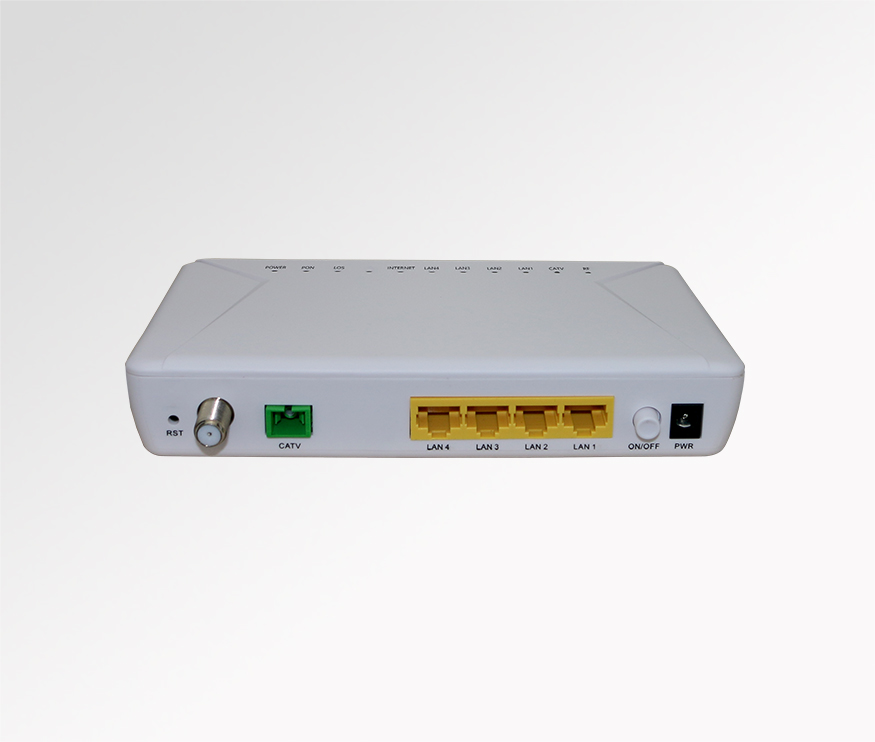

接口说明
| 接口 | 数量 | 描述 | 用途 |
| RESET | 1 | 复位按钮。当ONU上电后，按住 复位键按钮超过8秒钟，设备自 动恢复出厂默认配置 | 恢复出厂设置 |
| RF | 1 | CATV RF输出接口。 | 通过该接口连接电视机或者机顶盒 |
| CATV | 1 | CATV光输入接口，支持SC/APC 型光尾纤接头， | 用于连接CATV接入网光信号 |
| LAN1~LAN4 | 4 | RJ-45以太网接口，通过该接口 连接至本地网络，LAN4速率为 10/100/1000Mbps自适 应,LAN1~LAN3速率为 10/100Mbps自适应。 |
通过网线连接到电脑、IP电话或机顶盒 |
| PWR | 1 | 直流电源适配器接口 | 连接电源适配器 |
| ON/OFF | 1 | 电源开关按钮 | 用于开启和关闭设备。 ON表示设备电源打开，OFF表示设备电源 关闭 |
ONU技术指标
| 项目 | 参数 | 规格 |
| 接口规格 | CATV接口 | 1个SC/APC 光接口 GPON：上行1.25Gbps速率 ，下行2.5Gbps速率 EPON：上行1.25Gbps速率 ，下行1.25Gbps速率SC单模单纤 传输距离：20KM |
| 用户端口 | 3个10/100M、1个10/100/1000M自适应以太网口全双工/半双工 RJ45电口，支持交叉直连自适应 传输距离100米 1个CATV端口，F头 |
|
| 电源接口 | 12V DC供电接口 | |
| 性能规格 | PON光口性能 | 波长：1290～1600 发射光功率：0～4dBm 接收灵敏度：-27dBm 饱和光功率：-3dBm |
| 数据传输性能 | 以太网口：100Mbps或1000Mbps 丢包率：<1*10E-12 传输延时：<1.5ms |
|
| 业务能力 | 二层线速交换 支持VLAN TAG/UNTAG，VLAN转换 支持端口限速 支持业务优先级划分支持广播包抑制 支持环路检测 |
|
| 设备管理 | 管理方式 | 支持RMS远程管理和配置要求外，还支持基于OMCI或OAM的EMS远程管 理和配置要求 |
| 管理功能 | 状态监控、配置管理、告警管理、日志管理 | |
| 特理性能 | 外壳 | 白色塑料外壳 |
| 供电、功耗 | <8W 12V/1A电源适配器 | |
| 尺寸、重量 | 设备尺寸：180mm(L)*130mm(W)*30mm(H) 设备重量：0.5kg |
|
| 环境参数 | 工作温度：-10～60℃ 储存温度：-40～85℃ 工作湿度：10%～90% 非凝露储存湿度：10%～90%非凝露 |
CATV技术指标
| 项目 | 单位 | 指标 | 备注 | |
| 光学指标 | 接收光波长 | nm | 1200～1650 | |
| 接收光功率范围 | dBm | -18 ～-3 | ||
| 光AGC控制范围 | dBm | -16～ -8 | ||
| 光反射损耗 | dB | ≥48 | ||
| 光连接头 | – | SC/APC | ||
| 光纤类型 | – | 单模 | ||
| 频率范围 | MHz | 87～ 1000 | ||
| 带内平坦度 | dB | ±0.75 | ||
| 输出阻抗 | Ω | 75 | ||
| 射频指标 | 射频连接头 | – | F 型标准接口 | 公制 |
| 输入反射损耗 | dB | ≥ 16 | 87~550MHz | |
| ≥ 14 | 550~1000MHz | |||
| 输出电平 | dBuV | ≥70 | -12dBm接收光功率 | |
| 链路指标 | 载 噪 比（C/N） | dB | ≥ 43 | -9dBm接收光功率，数字电视调制平道满频道配置 |
| 载波组合三阶差拍比（C/CTB） | dB | ≥ 54 | ||
| 载波组合二阶差拍比（C/CSO） | dB | ≥ 54 | ||
| MER值 | dB | ≥ 32 | -12dBm接收光功率 | |
| 常规参数 | 供电电源（DC） | V | 5 | |
| 功耗 | W | ≤1.5 | ||
| 工作温度 | ℃ | -30 ～ +50 | ||
| 存储温度 | ℃ | -40 ～ +75 | ||
| 相对湿度 | % | 最大 95% 无冷凝 | ||
订购信息
| 型号 | 产品描述 |
| RL804GC | GPON光网络终端，1GE+3FE |
